核心要点：阀体必须锻件（禁止铸件）、水压试验 1.5 倍（37.5MPa）；优先直动活塞式 / 分步直动活塞式；先导式有最低启动压差限制，高压氢气 / 氧气有专属安全约束 适用介质：高压氮气、氢气、氧气、压缩空气、水、液压油、惰性气体；介质不同，材质、密封、脱脂、防爆要求完全不一样

一、结构形式选型（最容易踩坑）

1. 直动活塞式（推荐小通径、压差波动大、零压差启动）
   • 特点：电磁力直接推动活塞，0MPa 即可启动，无最低压差要求；响应快；缺点线圈功率偏大，一般 DN1～DN15 为主
   • 适合：高压储氢、高压氧、间歇供气、保压罐、负压 / 零压启动工况
2. 分步直动活塞式（25MPa 最常用，优先推荐）
   • 直动 + 先导结合，零压差也能开启；高压稳定压差下靠介质压力助力，线圈功耗更小；通径可做到 DN20、DN25
   • 适合：绝大多数 25MPa 工艺管路、高压充气、高压吹扫，兼顾可靠性和功耗
3. 纯先导活塞式（谨慎选用）
   • 必须满足厂家标注最小启动压差（常见≥0.3~0.5MPa）；压差不足打不开；适合压差稳定、大流量连续工况；氢气、氧气系统不推荐先导式，压差波动容易关不严、内漏起火风险高

功能型式：常闭 NC（断电关，工艺安全首选）、常开 NO、二位三通；重要安全回路优先常闭，断电自动切断

二、压力、通径、流量

• 额定压力：25MPa；水压强度试验 37.5MPa，气密按介质要求；选型时最高工作压力≤阀门额定压力，预留脉动冲击余量
• 通径：DN1、DN2、DN4、DN6、DN8、DN10、DN15、DN20、DN25；⚠️ 高压阀阀体通径≠接管螺纹尺寸，必须看 Cv 流导，不要只看螺纹
• 流量：以 Cv 值选型，气体高压要做压缩修正；高压气体流速控制，氧气、氢气严格控制流速防摩擦起火

三、阀体及过流材质（锻件是硬性要求）

❌ 严禁铸造阀体，高压下沙眼、气孔会爆裂

• 通用惰性气体、压缩空气：304 锻不锈钢
• 氢气、高纯介质、轻微腐蚀：316L 锻不锈钢（首选）；高压氢气重点控制硬度，防氢脆，避免高硬度马氏体钢
• 强腐蚀、高温：310S、哈氏合金（定制）
• 阀芯、活塞、弹簧：316L/17-4PH（按需），氢气工况做氢相容性验证

四、密封件选型（按介质）

• PTFE（四氟）：最通用，耐高低温、耐化学，适合氧气、氮气、氢气；不适合高频快速往复（磨损快）
• FKM 氟橡胶：适合油、压缩空气；高压氢气要选抗快速泄压 RGD 型氟胶，防止泄压爆破
• PEEK：耐磨、高压、适合频繁动作工况
• 金属硬密封：零泄漏、高温；成本高，一般用于高压高温、高纯气体

禁忌：氧气介质所有密封件、装配必须脱脂；普通橡胶不适合氧气、高纯氧

五、连接方式（高压专用）

1. 高压螺纹：NPT、G（BSPP）、公制高压螺纹（M 系列）；螺纹密封只用 PTFE 生料带，禁止螺纹胶、润滑脂
2. 高压卡套：适合小通径、高纯气
3. 高压法兰：HG/T20592、ASME B16.5，凹凸面 MFM 密封面，垫片选用高压缠绕垫 / PTFE 垫片；大口径 25MPa 优先法兰
4. 焊接连接：全焊接，泄漏点最少，适合高纯氢气、氧气，加氢站、高压氧管路

六、电气与防爆（易燃易爆介质强制）

1. 电压：DC24V（工业首选，波动 ±10%）；AC220V；线圈优先 H 级绝缘、节能保持线圈，长期通电防过热烧毁
2. 防护：普通 IP65；户外潮湿 IP67
3. 防爆等级：
   • 氢气、乙炔：Ex d IIC T6（必须 IIC 级，IIB 不能用）
   • 压缩空气、氮气（非爆炸介质）：普通不防爆
   • 防爆配件配套同等级防爆格兰、防爆挠性管，防爆面不磕碰
4. 可选功能：阀位反馈、手动应急开启（加氢站、紧急切断常用）

七、介质差异化选型（你前面问的三种介质重点）

1. 高压氧气（25MPa O₂） ✅ 氧气专用、全套脱脂、提供脱脂报告、红色禁油标识；阀体 316L；密封 PTFE；禁止任何油脂；阀前氧气过滤器；防静电接地；严禁普通阀直接用，GB50030
2. 高压氢气（25MPa H₂） ✅ 316L 锻件、抗氢脆；Ex d IIC T6 防爆；低逸散结构；氦检；法兰跨接防静电；控制氢渗透泄漏；不建议先导式；GB4962、GB50177
3. 高压氮气（25MPa N₂） ✅ 常规 304/316L；无强制脱脂（高纯氮除外）；非防爆，成本最低

八、检验、出厂资料要求（采购技术协议直接复制）

✅ 锻件材质证明、探伤报告 ✅ 强度水压试验、气密试验；氢气 / 氧气增加氦质谱检漏 ✅ 氧气：脱脂合格证；氢气：氢相容性、低逸散检测 ✅ 防爆阀：防爆证书 ✅ 铭牌标注介质、压力、温度、流向

九、选型禁忌

1. 不要用普通低压电磁阀加厚阀体充当 25MPa 高压阀
2. 氢气、氧气不要选用普通先导式高压阀，压差波动易失效起火
3. 氧气阀绝对不能带油装配、不能用含油密封
4. 不要按管道口径直接选阀通径，高压以 Cv 流导为准
5. 脉动冲击、水锤工况，要跟厂家说明，增加抗冲击结构
6.

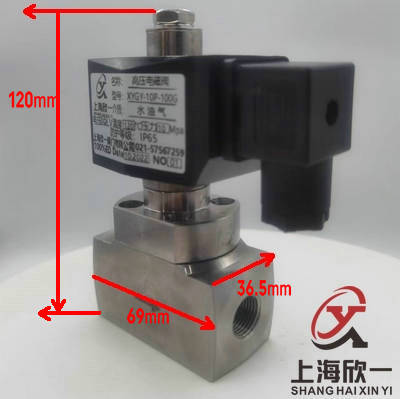

7. 1. 高压电磁阀（采用高性能活塞式结构，抗卡涩、寿命长；定制强化线圈不易烧毁，特种密封实现零泄漏；压力最高可达 300MPa，宽温多介质兼容；支持防爆、常开 / 常闭 / 自保持多种模式；出厂逐台压力密封检测，可承接各类高压非标定制，）

   产品：XYGY系列（先导活塞式 防爆可选） 上海欣一

   XYST-G系列(三通电磁阀高压适用） 上海欣一

   XYGW-G系列（高温电磁阀高压适用） 上海欣一

   ZCG系列（不锈钢304 法兰 螺纹） 上海欣一

   适用：适用于各类流体自动化通断控制，可适配水、油、压缩空气、氮气等介质，压力覆盖中高压至超高压工况。广泛应用于高压清洗、液压设备、试压系统、化工、氢能、船舶及科研试验装置，支持接入 PLC 自控系统实现远程联锁与紧急切断。
