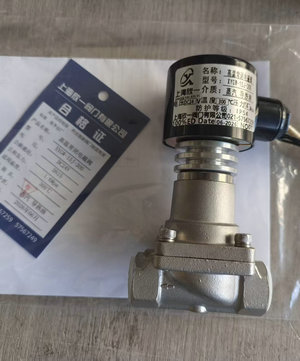

必须是带加长散热杆 + 散热翅片、高温专用线圈的导热油专用阀；普通蒸汽 / 水电磁阀不能用，300℃严禁普通橡胶、普通氟胶密封

一、安装姿态（硬性）

二、管路配套（必配）

三、法兰、密封垫片（300℃重点）

1. 法兰优先 HG/T20592 PN16/PN25，突面 RF；垫片只用柔性石墨缠绕垫片，禁止普通橡胶垫、四氟垫片（300℃蠕变失效）
2. 螺栓对角均匀分次紧固，不要一次拧死，防止法兰偏斜、高温渗漏；螺纹连接：少量生料带，只缠螺纹前段，禁止生料带、螺纹胶挤入阀腔，会卡阀芯
3. 阀体材质：WCB 铸钢（矿物导热油）；合成导热油优先 304/316L 不锈钢；密封：长期连续 300℃优先金属硬密封（司太立），石墨填充 PTFE 仅适合间歇工况

四、保温、隔热要求

1. 阀体、管道可以保温；散热翅片、线圈段绝对不能包保温，必须裸露散热，一旦包住很快烧线圈
2. 线圈远离炉体、高温辐射面，环境通风；现场有易燃易爆介质，选防爆型 Ex d IICT4，配套防爆接线盒、防爆电缆密封接头
3. 电缆避开高温管道，耐高温线缆，接线盒朝下出线，防止冷凝水、油气进水短路；防护等级 IP65 及以上，做好接地

五、电气与调试

1. 核对电压：AC220V / DC24V 高温线圈，不能用普通线圈；DC24V 建议加续流二极管，保护 PLC 触点
2. 接线牢固，接地可靠；防爆区域严格按防爆规范施工
3. 试压：先冷态试压，再缓慢升温，严禁直接从常温猛升到 300℃，分段升温，检查法兰、阀体有无渗漏；通电试启闭数次，确认开关动作正常、无卡滞、无内漏
4. 联锁工况：常闭型优先（断电自动切断，安全型）

六、禁止项

❌ 线圈朝下倒装、散热片包保温

❌ 流向箭头反向安装

❌ 不加过滤器直接投用

❌ 阀体悬空、承受管道热应力

❌ 使用普通橡胶、FKM 氟胶垫片 / 密封圈

❌ 焊接时不保护阀体、高温灼烧阀内件

❌ 安装在强震动位置（震动会导致线圈松动、密封磨损）

七、投用后巡检要点

• 散热片温度、线圈外壳温度（线圈外壳一般≤80℃）
• 法兰、阀体有无渗油、滴油
• 启闭动作是否灵敏，有无内漏
• 过滤器压差，定期排污清洗
•
