10MPa 属于高压工况，介质流速快、冲击力强，密封件承受很大挤压载荷，和普通低压水阀安装要求差别很大。很多现场刚装上就关不严、法兰渗漏，大多是安装环节不规范造成。

高压密封面非常娇贵，焊渣、铁屑是密封面最大杀手，所以管路吹扫、阀前过滤器是标配。 安装时一定要看清流向箭头，先导活塞结构反装直接失效；法兰选用榫槽面高压法兰，垫片不能随便用普通橡胶垫，高压下极易被挤坏。上螺栓切忌一次性单边紧死，对角分次锁紧，保证密封面均匀贴合。 管道支架不能省，管道热胀冷缩产生拉力，阀体一旦被拉扯变形，高压下很容易微渗漏。 投用是另一个关键点：不能一次性快速升压，瞬间水锤会直接冲伤 PEEK、PTFE 高压密封。调试时缓慢升压，多次启闭测试，确认无外漏、动作顺畅再投入使用。 防爆工况，线圈、接线、穿线管整套防爆配套，不能只用普通线圈替代。 高压无小事，规范安装 + 定期检漏，降低停机风险，保障高压管路自控安全

一、安装前检查

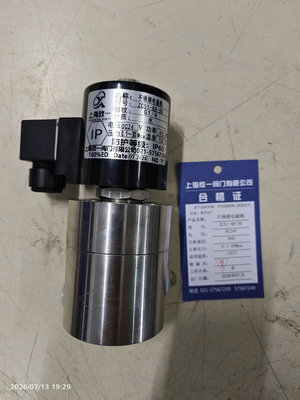

1. 核对铭牌：确认公称压力 10MPa、介质、温度、电压、常闭 / 常开、防爆等级，严禁超压使用；阀体为锻打不锈钢，确认密封件为 PTFE/PEEK/FKM 高压专用密封。
2. 管路清洁吹扫：安装前彻底吹扫管道，清除焊渣、铁屑、毛刺、杂质；硬质颗粒极易划伤高压密封面，造成内漏。
3. 试压要求：管路试压压力不得超过阀门耐压上限；试压介质优先洁净水或干燥氮气，试压完成后排净、干燥。
4. 外观检查：阀体、密封面无磕碰损伤，螺纹、法兰密封面完好。

二、流向、安装姿态与位置

1. 流向：阀体箭头与介质流向保持一致，禁止反装；先导活塞式反装会导致无法正常启闭、持续内漏。
2. 安装姿态：优先水平安装，线圈垂直向上；也可竖直管道安装，预留充足空间拆卸线圈、检修先导组件。
3. 安装位置：远离热源、明火；易燃易爆介质（氮气以外可燃介质）通风良好，配套气体探测报警；避开管道低点，减少杂质沉积阀腔。
4. 预留检修空间，方便后期拆解、更换密封套件。

三、管路配套与阀组配置（高压重点）

1. 阀前必须配置高压手动截止阀 + 高压过滤器，拦截固体杂质，保护活塞与密封副；重要管路增设旁路，检修不中断管路。
2. 先导式最低启动压差 0.05MPa，现场压差不足时，更换直动式高压电磁阀。
3. 控制压差，避免进出口压差长期接近 10MPa 极限，减少水锤、气蚀冲击；压差大的工况前端增设节流缓冲装置。
4. 设置独立管道支架，阀体不得承受管道自重、热胀冷缩拉力，防止法兰受力变形、密封渗漏。

四、法兰 / 螺纹连接安装

✅ 法兰款（高压优先榫槽面法兰）

1. 垫片选用高压专用金属缠绕垫、PTFE 垫片，禁止普通橡胶垫；
2. 螺栓对角分次均匀锁紧，分 2~3 遍上紧，禁止单边一次用力；
3. 法兰必须对中，禁止强行拉管对正阀门，消除管道应力。

✅ 螺纹款（NPT/G 高压螺纹）

1. 扳手卡在阀体六角位置紧固，严禁夹持线圈拧动；
2. 密封仅使用 PTFE 生料带，禁止液态密封胶、麻丝；生料带不缠螺纹最前端，防止碎屑进入阀腔；
3. 螺纹不要过度用力拧死，避免螺纹崩牙。

五、电气安装

1. 电压控制在额定 ±10% 以内，优先 DC24V；线缆选用耐高压、耐油电缆。
2. 普通款 IP65 线圈，避免长期淋水浸泡；防爆工况选用 Ex mb/Ex d II C T4 防爆线圈，防爆穿线管布线、密封接头到位。
3. 接线端子紧固，做好防水，线缆不拉扯线圈引线。

六、投用、调试与检漏

1. 全部安装完成，先关闭后端，缓慢升压，分段稳压检漏；检查法兰、螺纹、阀盖位置有无外渗。
2. 通电反复启闭 3~5 次，观察动作平稳、无异响、无卡滞；
3. 高压管路升压一定要缓慢，禁止快速开阀冲击，避免水锤打坏密封。
4. 带阀位反馈款，调试确认反馈信号准确。

七、严禁事项

❌ 超 10MPa 压力、超铭牌温度运行； ❌ 带压紧固法兰、拆解阀门； ❌ 不装过滤器直接投运； ❌ 管道重量压在阀体上； ❌ 用普通低压密封垫片替代高压垫片； ❌ 直接快速通压，高压冲击。
