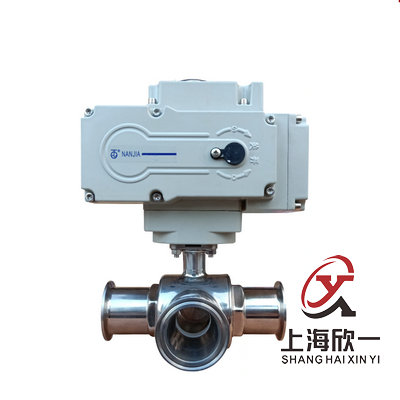

电动卫生级三通球阀
一、产品概述
卫生级电动三通球阀皆经过了精密的检验流程和严格的品质管理，流道经过精密抛光和除菌处理，采用了全包的F4密封，没有死角且容易清洗。卫生级电动三通球阀阀体采用不锈钢精制而成，流道内壁0.5um电子抛光，保持流体畅通无阻。密封面采用的全包PTFE没有死角，保证卫生。卫生级电动三通球阀广泛应用于啤酒工程、食品工程、化学工程、制药工程、生物工程和水处理工程等领域。
二、主要技术参数
|
公称通径 |
15～102mm |
|
公称压力 |
PN1.0MPa |
|
阀轴材质 |
不锈钢 |
|
阀体材质 |
304/316/316L不锈钢 |
|
球体材质 |
304/316/316L不锈钢 |
|
阀座密封 |
PTFE |
|
温 度 |
PTFE≤180℃ |
|
连接型式 |
快装式、焊接式、螺纹式 |
|
适用介质 |
啤酒、葡萄酒、生物工程、食品、制药、饮料、乳品等 |
|
特 点 |
安全卫生，密封好、使用寿命长 |
三、主要外形及连接尺寸
|
通径 |
G |
L1 |
L |
H |
D |
|
15 |
34 |
132 |
100 |
115 |
12.7 |
|
20 |
50.5 |
132 |
100 |
115 |
17.2 |
|
25 |
50.5 |
155 |
120 |
147 |
25 |
|
32 |
50.5 |
155 |
130 |
150 |
31.8 |
|
38 |
50.5 |
155 |
150 |
152 |
35.6 |
|
51 |
64 |
155 |
200 |
172 |
48.6 |
|
63 |
77.5 |
208 |
210 |
192 |
60.3 |
|
76 |
91 |
208 |
220 |
197 |
72.9 |
|
89 |
106 |
256 |
260 |
224 |
88.9 |
|
102 |
119 |
256 |
320 |
232 |
101.6 |
