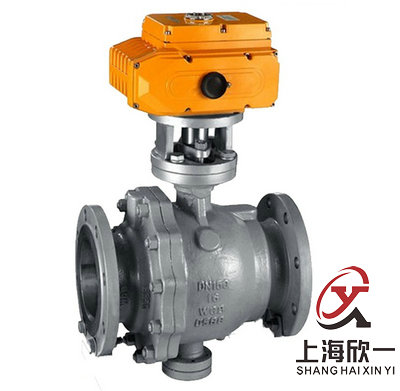

电动固定式球阀
一、产品概述
电动固定式球阀采用固定式球阀与引进型电动执行器组装而成。主要适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。固定式电动球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。
（1）固定式电动球阀采用固定球设计，相对运动部位均采用磨擦系数极小自润滑材料，因而操作扭矩小，此外密封润滑脂的长期密封，使得操作更加灵活。
（2）固定式电动球阀采用全通径或缩径设计，流通阻力小。
（3）固定式电动球阀采用固定球设计，并增加了预紧力弹簧，使得球阀具有自动泄压功能。
（4）每个球阀都有两个可动密封座，两个方向都能密封，因而安装时不须考虑介质的流向。
（5）具有防火防静电结构，在阀杆与阀体及阀杆与球体之间设置导电弹簧，避免静电打火点燃易燃介质。确保系统安全。
（6）耐火结构双重保护，当万一发生火灾而使密封圈烧损时，球阀的各个密封部位均能形成金属对金属的硬密封结构
二、主要技术参数
|
公称通径DN(mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
600 |
700 |
|
公称压力(MPa) |
PN1.0、2、4.0、6.4、10.0MPa；ANSI 150 300 600 900LB |
|||||||||||||
|
阀体形式 |
两段式铸造阀体 |
|||||||||||||
|
阀芯形式 |
"O"型球形阀芯 |
|||||||||||||
|
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
|||||||||||||
|
连接形式 |
法兰式 |
|||||||||||||
|
流量特性 |
近似快开型 |
|||||||||||||
|
泄漏量 |
按GB/T4213-92，小于额定KV0.01% (软密封：零泄露) |
|||||||||||||
|
可调范围 |
250:1 |
250:1 |
||||||||||||
|
基本误差 |
±1% |
|||||||||||||
|
死区 |
≤1% |
|||||||||||||
|
回差 |
±1% |
|||||||||||||
|
适用温度 |
PTFE≤180℃；PPL≤280℃；金属密封≥300℃ |
|||||||||||||
|
配置执行机构 |
可配PSQ、BV-TORK、UNIC、361RS、OV-TORK等系列角行程电动执行机构 |
|||||||||||||
|
控制方式 |
开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制) |
|||||||||||||
三、主要外形及连接尺寸
|
公称通径 DN(mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
600 |
700 |
|
|
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
400 |
630 |
750 |
|
|
H |
- |
- |
- |
- |
- |
- |
335 |
385 |
430 |
470 |
590 |
700 |
780 |
950 |
|
|
H1 |
配CHR |
根据所配执行机构而定，配置执行器不同，连接尺寸也不同 |
|||||||||||||
|
配PSQ |
|||||||||||||||
|
A |
|||||||||||||||
|
D |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
520 |
580 |
705 |
840 |
910 |
|
|
D1 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
470 |
525 |
650 |
770 |
840 |
|
|
D2 |
99 |
118 |
132 |
156 |
184 |
211 |
266 |
319 |
370 |
435 |
485 |
608 |
718 |
788 |
|
|
n-φd |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
12-26 |
12-30 |
12-34 |
12-41 |
12-41 |
|
