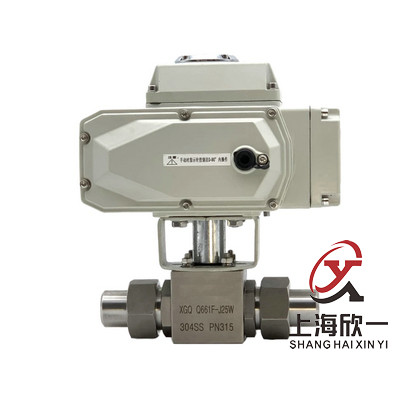

电动高压焊接球阀
一、产品概述
电动高压焊接球阀是由锻钢高压阀体及引进型角行程电动执行器组成。电动执行器采用一体式结构，输入220V电源即可直接进行开关量调节，亦可内置伺服模块，输入控制信号(4～20mADC或1～5VDC)及单相电源即可控制运转。电动高压球阀主要零部件经过专业厂家锻制，克服了铸钢阀门潜在的缺陷，在最大工作压力下能够保持其结构的抗压均匀性。适用介质： 水、油、气及腐蚀性介质和酸碱腐蚀性介质。电动高压球阀广泛应用于化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。
二、主要技术参数及性能
|
公称通径 DN(mm) |
6 |
8 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
|
允许压差(MPa) |
≤公称压力 |
||||||||
|
阀体形式 |
三段式锻造阀体 |
||||||||
|
公称压力 |
PN16.0、25.0、32.0、42.0 MPa；ANSI 150、300、600、900、1500、2500LB |
||||||||
|
连接形式 |
焊接式（对焊、承插焊） |
||||||||
|
密封填料 |
尼龙、V型聚四氟乙烯填料等 |
||||||||
|
阀芯形式 |
O型球体阀芯 |
||||||||
|
流量特性 |
近似快开特性 |
||||||||
|
动作范围 |
0～90°、0～360° |
||||||||
|
泄露量Q |
软密封：零泄漏 |
||||||||
|
基本误差 |
±1% |
||||||||
|
回差 |
±1% |
||||||||
|
死区 |
≤1%(可调) |
||||||||
|
可调范围 |
250：1 |
||||||||
|
配置执行机构 |
可配PSQ、BV-TORK、UNIC、361RS、OV-TORK等系列角行程电动执行机构 |
||||||||
|
控制方式 |
开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制) |
||||||||
三、主要性能指标
|
公称通径DN(mm) |
DN15-300 |
|||||
|
公称压力 |
PN(MPa) |
10.0 |
16.0 |
25.0 |
32.0 |
42.0 |
|
试验压力 |
强度试验 |
15.0 |
24.0 |
37.5 |
48.0 |
63.0 |
|
密封试验 |
11.0 |
17.6 |
27.5 |
35.2 |
46.2 |
|
|
低压气密试验 |
0.5～0.7 |
|||||
|
适用介质 |
水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃) |
|||||
