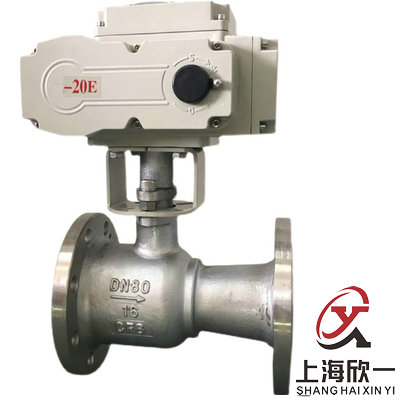

电动高温球阀
一、产品概述
电动高温球阀是由CHR或(HQ型)电动执行器及高温球阀组成，阀体采用新型密封材料为阀座,比同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍。电动高温球阀具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点，执行器采用一体化设计，输入220V电源即可直接进行开关量调节，亦可内置伺服模块，输入控制信号(4～20mADC或1～5VDC)及单相电源即可控制运转。该电动高温球阀广泛用于石油、化工、橡胶、造纸、制药等行业，适用介质：水、蒸汽、导热油及酸类，使用温度：≤450℃。
二、主要技术参数
|
公称通径DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
公称压力(MPa) |
PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB |
|||||||||||
|
阀体形式 |
两段式铸造球阀 |
|||||||||||
|
连接形式 |
法兰式 |
|||||||||||
|
阀芯形式 |
"O"型球形阀芯 |
|||||||||||
|
密封填料 |
柔性石墨、金属缠绕垫片 |
|||||||||||
|
流量特性 |
近似快开型 |
|||||||||||
|
动作范围 |
0～90° |
|||||||||||
|
泄露量Q |
按GB/T4213-92，小于额定KV0.01% |
|||||||||||
|
基本误差 |
±1% |
|||||||||||
|
回差 |
±1% |
|||||||||||
|
死区 |
≤1%(可调) |
|||||||||||
|
可调范围 |
250：1 |
350：1 |
||||||||||
|
配置执行机构 |
可配PSQ、BV-TORK、UNIC、361RS、OV-TORK等系列角行程电动执行机构 |
|||||||||||
|
控制方式 |
开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制) |
|||||||||||
