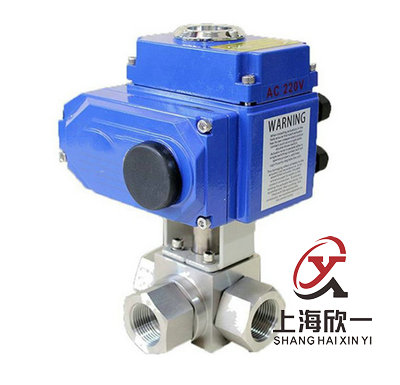

电动高压三通内螺纹球阀
一、产品概述
电动高压三通球阀是由角行程系列智能式执行机构和高压三通球阀组成，是一种旋转类切断/调节阀，电动高压三通球阀具有关闭严密，结构紧凑，重量轻，维修方便等优点。电动高压三通球阀广泛用于气体、液体、油品等腐蚀性介质的管道自动化控制中。三阀座密封三通球阀具有造型美观、结构紧凑合理。电动高压三通球阀不仅可实现介质流向的切换，也可使三个通道相互连通，现时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。
二、主要技术参数及性能
|
公称通径 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
允许压差(MPa) |
≤公称压力 |
||||||||
|
阀体形式 |
四分体式锻造阀体 |
||||||||
|
公称压力 |
PN16.0、25.0、32.0、42.0 MPa；ANSI 150、300、600、900、1500、2500LB |
||||||||
|
连接形式 |
螺纹式、法兰式、焊接式（对焊、承插焊） |
||||||||
|
密封填料 |
尼龙、V型聚四氟乙烯填料等 |
||||||||
|
阀芯形式 |
O型球体阀芯 |
||||||||
|
流量特性 |
近似快开特性 |
||||||||
|
动作范围 |
0～90°、0～360° |
||||||||
|
泄露量Q |
软密封：零泄漏 |
||||||||
|
基本误差 |
±1% |
||||||||
|
回差 |
±1% |
||||||||
|
死区 |
≤1%(可调) |
||||||||
|
可调范围 |
250：1 |
||||||||
|
配置执行机构 |
可配PSQ、BV-TORK、UNIC、361RS、OV-TORK等系列角行程电动执行机构 |
||||||||
|
控制方式 |
开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制) |
||||||||
