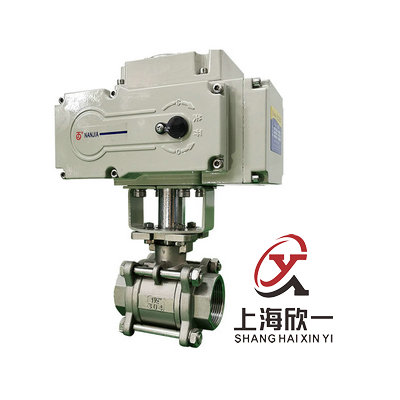

电动内螺纹球阀
一、产品概述
Q911内螺纹电动球阀内螺纹适用于PN1.0～10.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，电动丝扣球阀用于两位切断、调节的场合。用于截断或接通管路中的介质。电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号220VAC电源即可运转。电动内螺纹球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。内螺纹电动球阀可分为：电动丝扣球阀、电动焊接球阀。可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
二、主要技术参数
|
公称通径DN(mm) |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
公称压力(MPa) |
PN1.6、2.5、4.0、6.4 MPa |
|||||||||
|
阀体形式 |
三片式精铸阀体、二片是精铸阀体 |
|||||||||
|
连接形式 |
螺纹式、焊接式 |
|||||||||
|
阀芯形式 |
"O"型球形阀芯 |
|||||||||
|
流量特性 |
近似快开型 |
|||||||||
|
动作范围 |
0～90° |
|||||||||
|
泄露量Q |
按GB/T4213-92，小于额定KV0.01% (软密封：零泄漏) |
|||||||||
|
基本误差 |
±1% |
|||||||||
|
回差 |
±1% |
|||||||||
|
死区 |
≤1%(可调) |
|||||||||
|
可调范围 |
250：1 |
|||||||||
|
配置执行机构 |
可配HQ、OV-TORK等系列角行程电动执行机构 |
|||||||||
|
控制方式 |
开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制) |
|||||||||
三、主要外形及连接尺寸
|
公称通径 |
内螺纹连接 |
||||||
|
mm |
inch |
D |
L |
H |
G |
A |
重量(Kg) |
|
10 |
3/8 |
10 |
60 |
57 |
3/8″ |
95 |
0.34 |
|
15 |
1/2 |
15 |
75 |
68 |
1/2″ |
110 |
0.47 |
|
20 |
3/4 |
20 |
80 |
70 |
3/4″ |
110 |
0.68 |
|
25 |
1 |
25 |
90 |
80 |
1″ |
140 |
1.2 |
|
32 |
11/4 |
32 |
110 |
85 |
11/4″ |
140 |
1.9 |
|
40 |
11/2 |
38 |
125 |
100 |
11/2″ |
180 |
2.7 |
|
50 |
2 |
50 |
144 |
110 |
2″ |
180 |
3.9 |
|
65 |
21/2 |
64 |
186 |
130 |
21/2″ |
200 |
7.1 |
|
80 |
3 |
78 |
206 |
150 |
3″ |
250 |
11.5 |
|
100 |
4 |
98 |
240 |
170 |
4″ |
250 |
20.5 |
