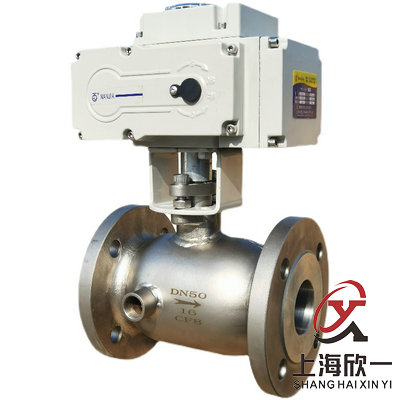

电动保温球阀
一、产品概述
BQ941电动保温球阀是采用高精度电动执行机构与直通式夹套保温球阀组成,其具有良好的保温保冷特性,且电动保温球阀的通径与管径一致,同时又能有效降低管路中介质热量损失。电动执行器采用一体化结构,内置伺服系统,无须另配伺服放大器,可输入4-20mA控制信号或1-5VDC及220VAC电源即可控制运转。保温夹套电动球阀主要用于石油、化工、冶金、制药、食品等各类系统中,以输送常温下会凝固的高粘度介质。由于电动保温球阀采用整体式结构,因而保温夹套电动球阀比一般球阀体积更小,重量更轻,且无外漏,密封性能良好,夹套采用碳素钢管焊接比铸造的更加耐压牢固。
二、主要技术参数
公称通径DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
额定流量系数KV |
21 |
38 |
72 |
112 |
170 |
273 |
384 |
512 |
940 |
1452 |
2222 |
3589 |
公称压力(MPa) |
PN1.6、2.5、4.0、6.4 MPa;ANSI 150、300LB |
|||||||||||
阀体形式 |
法兰式:分体式铸造球阀;对夹式:整体式铸造阀体 |
|||||||||||
连接形式 |
法兰式、对夹式 |
|||||||||||
阀芯形式 |
"O"型球形阀芯 |
|||||||||||
泄露量Q |
按GB/T4213-92,小于额定KV0.01% (软密封:零泄露) |
|||||||||||
基本误差 |
±1% |
|||||||||||
回差 |
±1% |
|||||||||||
死区 |
≤1%(可调) |
|||||||||||
可调范围 |
250:1 |
350:1 |
||||||||||
配置执行机构 |
可配PSQ、BV-TORK、UNIC、361RS、OV-TORK等系列角行程电动执行机构 |
|||||||||||
控制方式 |
开关到位灯(开关两位控制)、智能调节(4~20mA模拟量信号控制) |
三、执行机构
执行器型号 |
CHR、3810R、DZW、HQ、PSQ |
主要技术参数 |
电源电压:220V/50Hz、380V/50Hz、输入信号:4-20mA或1-5V-DC、输出信号:4-20mA·DC |
防护等级:相当IP65(或IP67)、隔爆标志:ExdⅡBT4、手操功能:手柄 |
|
环境温度:-25~+70℃、环境湿度:≤95% |
