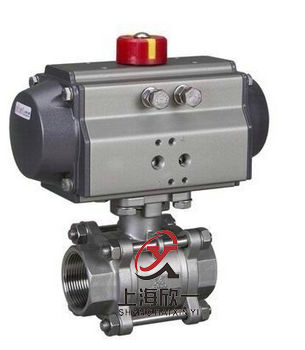

气动不锈钢螺纹球阀
气动内螺纹球阀产品简介
当气动执行器与电路和系统气源接通后，空气通过管道A或B管进入A缸（B缸）推动活塞向一端运动，从而带动旋转轴和球芯转动90°。气动执行器顶部连动可视器，当绿色标志指向“开”字时标志阀门开启。回信器信号灯绿灯亮时阀门处在开启位置，而红灯亮时阀门处在关闭位置。定位器可调节阀门管道流量。
气动内螺纹球阀主要技术参参数
阀体形式
内螺纹精铸阀体
公称通径
DN6～100mm
公称压力
PN1.6、2.5、4.0、6.4 MPa；ANSI 150 300 600LB；JIS 10 20 30K
连接形式
管螺纹(G)、锥螺纹(NPT)
阀盖形式
一体式
压盖型式
压帽拧紧式
密封填料
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀芯形式
O型球型阀芯
流量特性
快开特性
执行器型号
GT、SR、ST、AT、AW系列单双作用气动执行器
供气压力
0.4～0.7MPa
气源接口
G1/4"、G1/8"、G3/8"、G1/2"
环境温度
-20～+90℃
作用形式
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
可配附件
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
气动内螺纹球阀主要性能参数
公称通径DN(mm)
6
8
10
15
20
25
32
40
50
65
80
100
允许压差(MPa)
≤ 公称压力
动作范围
0～90°
泄露量Q
软密封为零泄露；金属密封符合ANSI B16.104 IV级标准
基本误差
带定位器：小于全行程的±2%
回差
带定位器：小于全行程的2%
试验压力(Mpa)
公称压力(Mpa)
压力级(class)
JIS(K)
1.6
2.5
4.0
6.4
10.0
150
300
600
10K
20K
强度试验
2.4
3.8
6.0
9.6
15.0
3.1
7.8
15.3
2.4
3.8
密封试验
1.8
2.8
4.4
7.0
11.0
2.2
5.6
11.2
1.5
2.8
气密试验
0.5～0.7
上海欣一阀门产品气动内螺纹球阀是由双（单）作用气动活塞式执行器和内螺纹球阀组成。其阀体可分为整体式、二片式、三片式。气动活塞式执行器采用低摩擦材料做成轴承套，缸体内外表面经硬质阳极氧化防腐处理，大大提高了气缸的使用寿命。本产品使用性能稳定，广泛的用于石化、冶金、电力、轻工、医药等工业部门。
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
|
