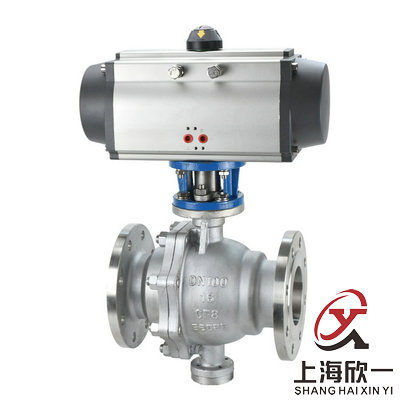

气动固定式球阀
一、 产品概述
气动固定式球阀是由角行程气动执行器与固定式球阀组成，采用上下阀杆固定阀芯(轴支式)和可动密封座设计，工作更稳定。固定式气动球阀可配阀门定位器输入控制信号(4-20mADC或1-5VDC)气源即可控制运转。亦可配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。固定式气动球阀具有自动补偿功能、双向密封阀座之间无间隙回转时具有很大的剪切力及自洁功能。尤其适用于帝制纤维和有微小固体颗粒的悬浊液及粘性介质的通断。气动固定式球阀可广泛应用于造纸、石化、化工、冶金、电力、环保、石油、轻工等工业部门的自动化控制系统中。
二、 主要特点
1、气动固定式球阀采用固定球设计，相对运动部位均采用磨擦系数极小自润滑材料，因而操作扭矩小，此外密封润滑脂的长期密封，使得操作更加灵活。
2、阀门可采用高平台结构，ISO5211连接标准，能使安装电/气动执行器更为专业化。
3、固定式气动球阀采用全通径或缩径设计，流通阻力小。
4、金属硬密封固定式气动球阀采用双向金属可动密封结构，具有自动补偿及自洁功能，密封性能优越。
5、气动固定式球阀采用固定球设计，并增加了预紧力弹簧，使得球阀具有自动泄压功能。
6、每个球阀都有两个可动密封座，两个方向都能密封，因而安装时不须考虑介质的流向。
7、具有防火防静电结构，在阀杆与阀体及阀杆与球体之间设置导电弹簧，避免静电打火点燃易燃介质。确保系统安全。
8、耐火结构双重保护，当万一发生火灾而使密封圈烧损时，球阀的各个密封部位均能形成金属对金属的硬密封结构。
9、自动泄压结构，当滞留在阀门中腔的液体介质由于温度升高而气化，从而中腔压力异常升高时，中腔介质能依靠本身的推力推动阀座而自动泄压，从而确保阀门安全。
■ 主要技术参数
● 阀体
|
阀体形式 |
两段式铸造阀体 |
|
公称通径 |
DN50～1000mm |
|
公称压力 |
PN1.6、2.5、4.0、6.4、10.0 MPa；ANSI 150 300 600 900 LB；JIS 10 20 30 40 K |
|
连接形式 |
法兰式 |
|
法兰标准 |
JIS、ANSI、GB、JB、HG等 |
|
阀盖形式 |
一体式 |
|
压盖型式 |
螺栓压紧式 |
|
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
● 阀内件
|
阀芯形式 |
O型固定球型阀芯 |
|
流量特性 |
近似快开型 |
● 执行机构
|
执行器型号 |
GT、SR、ST、AT、AW系列单双作用气动执行器 |
|
供气压力 |
0.4～0.7MPa |
|
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
环境温度 |
-20～+90℃ |
|
作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) |
|
可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
注：如需详细执行器参数，请进入气动执行器页面进行查阅。
■ 主要零件材料
|
1 |
底座 |
WCB、CF8、CF8M、CF3M |
|
2 |
左阀体 |
WCB、CF8、CF8M、CF3M |
|
3 |
下阀轴 |
2Cr13、304、316、316L |
|
4 |
右阀体 |
WCB、CF8、CF8M、CF3M |
|
5 |
球体 |
2Cr13、304、316、316L |
|
6 |
密封圈 |
PTFE、PPL、304、316、316L |
|
7 |
弹簧 |
65Mn、不锈钢 |
|
8 |
销 |
25、35、45 |
|
9 |
上阀轴 |
2Cr13、304、316、316L |
|
10 |
支架 |
WCB、CF8、CF8M、CF3M |
|
11 |
填料压板 |
WCB、CF8、CF8M、CF3M |
|
12 |
执行器 |
根据客户要求提供配置 |
■ 主要性能指标
|
公称通径 DN(mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
|
允许压差(MPa) |
≤ 公称压力 |
|||||||||||||||||
|
动作范围 |
0～90° |
|||||||||||||||||
|
泄露量Q |
软密封VI级、硬密封IV级、符合ANSI B16.104标准 |
|||||||||||||||||
|
基本误差 |
带定位器：小于全行程的±2% |
|||||||||||||||||
|
回差 |
带定位器：小于全行程的2% |
|||||||||||||||||
■ 主要性能规范
|
试验压力(MPa) |
公称压力(MPa) |
压力级(class) |
JIS(K) |
|||||||
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
|
|
强度试验 |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
3.0 |
7.5 |
16.5 |
2.4 |
3.8 |
|
密封试验 |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
2.2 |
5.5 |
12.1 |
1.5 |
2.8 |
|
气密试验 |
0.4～0.7MPa |
|||||||||
■ 主要外形及连接尺寸
|
公称通径 DN(mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
600 |
700 |
|
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
400 |
630 |
750 |
|
H |
- |
- |
- |
- |
- |
- |
335 |
385 |
430 |
470 |
590 |
700 |
780 |
950 |
|
H1 |
根据所配执行机构而定，配置执行器不同，连接尺寸也不同 |
|||||||||||||
|
A |
||||||||||||||
|
D |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
520 |
580 |
705 |
840 |
910 |
|
D1 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
470 |
525 |
650 |
770 |
840 |
|
D2 |
99 |
118 |
132 |
156 |
184 |
211 |
266 |
319 |
370 |
435 |
485 |
608 |
718 |
788 |
|
n-φd |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
12-26 |
12-30 |
12-34 |
12-41 |
12-41 |
注：以上参数均以国标PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
