气动塑料球阀
一、产品概述

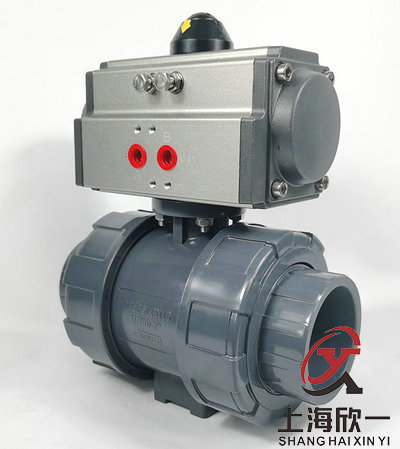

气动塑料球阀是由气动活塞式执行器及塑料球阀组成。适用于带腐蚀性介质的输送过程的截流。重量轻、耐腐蚀性强，故UPVC气动球阀被应用于多个领域，如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业，品质得到广大用户的认可。其主要特点如下：
1、外型结构紧凑美观。
2、本体重量轻容易安装。
3、材质卫生无毒。
4、耐腐蚀性强，应用范围广。
5、耐磨损、容易拆卸，维护简单易行。
二、 主要技术参数
● 阀体
|
阀体形式 |
直通式 |
|
公称通径 |
DN15～150mm |
|
公称压力 |
PN1.0、1.6 MPa |
|
连接形式 |
法兰、螺纹、由令 |
|
适用介质 |
UPVC及PPR兼容的食品工业化学溶剂 |
● 执行机构
|
执行器型号 |
GT、SR、ST、AT系列单(双)作用气动执行器 |
|
供气压力 |
0.4～0.7MPa |
|
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
环境温度 |
-20～+90℃ |
|
作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) |
|
可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
注：如需详细执行器参数，请进入气动执行器页面进行查阅。
■ 主要零件材料
|
阀体 |
UPVC、CPVC、PPR |
|
阀座 |
PTFE |
|
阀芯 |
UPVC、CPVC、PPR |
|
阀杆 |
UPVC、CPVC、PPR |
■ 主要外形及连接尺寸
|
公称通径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
G |
1/2 |
3/4 |
1" |
1-1/4 |
1-1/2 |
2" |
2-1/2 |
3" |
4" |
|
L |
112 |
132 |
144 |
165 |
171 |
200 |
273 |
303 |
326 |
|
L1 |
164 |
182 |
210 |
233 |
247 |
291 |
371 |
414 |
492 |
|
H |
根据实际配置气动执行器而定 |
||||||||
|
L0 |
根据实际配置气动执行器而定 |
||||||||
