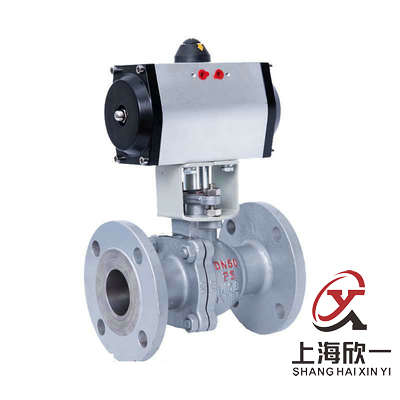

气动铸钢球阀
一、产品概述
气动铸钢球阀采用活塞式气动执行器及球阀组成。气动法兰球阀可配以阀门定位器输入控制信号(4-20mADC或1-5VDC)气源即可控制运转。亦可配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动铸钢球阀分软密封球阀和硬密封球阀结构两种。软密封球阀适用于温度≤260°的场合，而硬密封球阀结构可适用于温度≤500°的工况场合。气动铸钢球阀具有结构紧凑、体积精小、运行可靠、流阻系数低、密封性好、维修容易、安装方便、适应性强等优点。气动法兰球阀特别适合于介质是粘稠、含颗粒、纤维性质的场合。气动法兰球阀广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或就地控制。
主要技术参数
● 阀体
|
阀体形式 |
直通铸造两段式阀体 |
|
公称通径 |
DN15～300mm |
|
公称压力 |
国标PN1.6、2.5、4.0、6.4 MPa；美标ANSI 150、300LB ；日标JIS 10、20、30K |
|
法兰标准 |
JIS、ANSI、GB、JB、HG等 |
|
连接形式 |
法兰式 |
|
阀盖形式 |
整体式 |
|
压盖型式 |
螺栓压紧式 |
|
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨 |
● 阀内件
|
阀芯形式 |
O型球体阀芯 |
|
流量特性 |
快开特性 |
● 执行机构
|
执行器型号 |
GT、SR、ST、AT、AW系列单双作用气动执行器 |
|
供气压力 |
0.4～0.7MPa |
|
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
环境温度 |
-20～+90℃ |
|
作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) |
|
可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
注：如需详细执行器参数，请进入气动执行器页面进行查阅。
■ 主要性能指标
|
公称通径 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
额定流量系数KV |
21 |
38 |
72 |
112 |
170 |
273 |
384 |
512 |
940 |
1452 |
2222 |
3589 |
5128 |
7359 |
|
允许压差(MPa) |
≤ 公称压力 |
|||||||||||||
|
动作范围 |
0～90° |
|||||||||||||
|
泄露量Q |
软密封为零泄露；金属密封符合ANSI B16.104 IV级标准 |
|||||||||||||
|
基本误差 |
带定位器：小于全行程的±2% |
|||||||||||||
|
回差 |
带定位器：小于全行程的2% |
|||||||||||||
■ 主要性能规范
|
试验压力(MPa) |
公称压力(MPa) |
压力级(class) |
JIS(K) |
|||||||
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
|
|
强度试验 |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
3.0 |
7.5 |
16.5 |
2.4 |
3.8 |
|
密封试验 |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
2.2 |
5.5 |
12.1 |
1.5 |
2.8 |
|
气密试验 |
0.5～0.7MPa |
|||||||||
■ 主要零件材料
|
1 |
左阀体 |
WCB、CF8、CF8M、CF3M |
|
2 |
右阀体 |
WCB、CF8、CF8M、CF3M |
|
3 |
阀座 |
PEFE、PPL、304、316 |
|
4 |
球体 |
2Cr13、304、316 |
|
5 |
阀杆 |
2Cr13、304、316 |
|
6 |
密封填料 |
PTFE/柔性石墨 |
|
7 |
填料压盖 |
WCB、CF8、CF8M、CF3M |
● 国标阀体外形结构尺寸
|
公称通径 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
400 |
630 |
750 |
|
H |
44.5 |
49 |
55 |
65 |
65 |
75 |
90 |
95 |
115 |
127 |
140 |
172.5 |
310 |
350 |
|
H1 |
根据所配气动执行机构而定 |
|||||||||||||
|
D |
95 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
|
D2 |
46 |
56 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
266 |
319 |
370 |
|
n-φd |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
|
A、A1 |
根据阀门所需力矩而定，配置执行器不同，外形尺寸也不相同 |
|||||||||||||
注：以上参数均以国标PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
