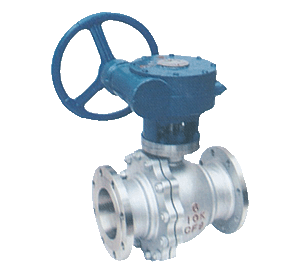

不锈钢蜗轮球阀
【性能规范】
| 型号 |
公称压力PN (Mpa) |
试验压力(Mpa) |
适用温度 (℃) |
适用介质 | ||
| 壳体 | 液体密封 | 气体密封 | ||||
| 1.6 | 2.4 | 1.76 | 0.6 | ≤150 | ||
| Q41F-16P,Q341F-16P | 弱腐蚀性介质 | |||||
| Q41F-16R,Q341F-16R | 腐蚀性介质 | |||||
【主要零件材料】
| 型号 | 零件名称 | |||
| 阀体 | 球体、阀杆 | 密封圈 | 填料 | |
| 增强聚四氟乙烯 | 聚四氟乙烯 | |||
| Q41F-16P,Q341F-16P | 铬镍钛不锈钢铸铁 | 铬镍钛不锈钢 | ||
| Q41F-16R,Q341F-16R | 铬镍钼钛不锈钢铸铁 | 铬镍钼钛不锈钢 | ||
| 型号：Q341F型不锈钢阀门 | ||||||||||
| 80 | 250 | 195 | 160 | 135 | 3 | 20 | 8-18 | 460 | - | 55 |
| 100 | 280 | 215 | 180 | 160 | 3 | 20 | 8-18 | 490 | - | 70 |
| 125 | 320 | 245 | 210 | 185 | 3 | 22 | 8-18 | 535 | - | 86 |
| 150 | 360 | 280 | 240 | 210 | 3 | 24 | 8-23 | 570 | - | 115 |
| 200 | 400 | 335 | 295 | 265 | 3 | 26 | 8-23 | 630 | - | 227 |
