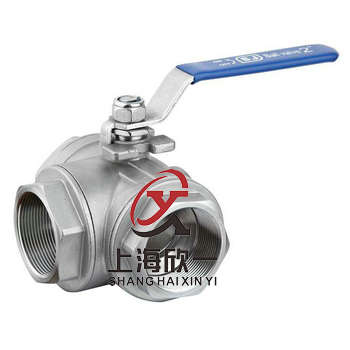

不锈钢三通螺纹球阀
一、详细资料：
产品名称：三通不锈钢球阀
产品特点：应用规范 公称压力：2.5MPa 适用温度范围：-20～232℃～350℃ 适用介质：水、油、气及某些腐蚀性液体（W.O.G） 螺纹类型：G·NPT.BSPT.BSP.DIN259/2999 1000wog三通不锈钢球阀,三通球阀,不锈钢球阀。
二、主要零件材料：
|
序号 |
零件名称 |
材质 |
|
1 |
阀体 |
不锈钢CF8M/CF8 |
|
2 |
阀盖 |
不锈钢CF8M/CF8 |
|
3 |
球 |
不锈钢CF8M/CF8 |
|
4 |
球垫 |
聚四氟乙烯PTFE |
|
5 |
阀杆 |
不锈钢CF8M/CF8 |
|
6 |
填料 |
聚四氟乙烯PTFE |
|
7 |
中口 |
聚四氟乙烯PTFE |
|
8 |
大薄片 |
聚四氟乙烯PTFE |
|
9 |
压盖螺母 |
不锈钢CF8M/CF8 |
|
10 |
手柄 |
不锈钢CF8M/CF8 |
|
11 |
流向指示牌 |
ALUMINUM |
|
12 |
华司 |
不锈钢CF8 |
|
13 |
螺帽 |
不锈钢CF8 |
|
14 |
锁定装置 |
不锈钢CF8 |
|
15 |
皮套 |
塑料 |
|
16 |
盲盖 |
不锈钢CF8M/CF8 |
三、三通不锈钢球阀L型主要尺寸、单位mm：
|
SIZE |
d |
L |
H |
D1 |
B |
W1 |
W2 |
h |
重量WT（g） |
|
1/2″ |
12.7 |
64 |
53 |
97 |
32.0 |
22.4 |
35.0 |
10-24UNC |
530 |
|
3/4″ |
16.0 |
76 |
63 |
126 |
38.0 |
22.4 |
35.0 |
10-24UNC |
700 |
|
1″ |
20.0 |
87 |
66 |
126 |
43.5 |
22.4 |
35.0 |
10-24UNC |
980 |
|
11/4″ |
25.0 |
96 |
81 |
145 |
48.0 |
22.4 |
35.0 |
10-24UNC |
1950 |
|
11/2″ |
32.0 |
114 |
83 |
145 |
57.0 |
25.4 |
38.1 |
1/4-20UNC |
2950 |
|
2″ |
38.1 |
142 |
96 |
204 |
71.0 |
25.4 |
38.1 |
1/4-20UNC |
4450 |
四、三通不锈钢球阀T型主要尺寸、单位mm：
|
SIZE |
d |
L |
H |
D1 |
B |
F |
G |
W1 |
W2 |
h |
重量WT（g） |
|
1/2″ |
12.7 |
75 |
59 |
126 |
71.0 |
335 |
375 |
22.4 |
35.0 |
10-24UNC |
550 |
|
3/4″ |
16 |
85 |
64 |
126 |
81.5 |
390 |
425 |
22.4 |
35.0 |
10-24UNC |
725 |
|
1″ |
20 |
100 |
80 |
145 |
102.0 |
505 |
515 |
22.4 |
35.0 |
10-24UNC |
1000 |
|
11/4″ |
25 |
115 |
90 |
145 |
108.5 |
510 |
575 |
25.4 |
38.1 |
10-24UNC |
2000 |
|
11/2″ |
32 |
125 |
96 |
204 |
121.0 |
580 |
630 |
25.4 |
38.1 |
1/4-20UNC |
3000 |
|
2″ |
38.1 |
148 |
106 |
204 |
138.5 |
655 |
730 |
25.4 |
38.1 |
1/4-20UNC |
4650 |
