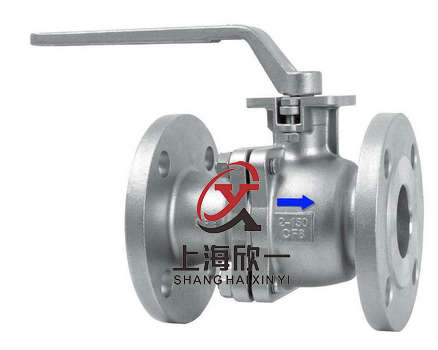

不锈钢法兰球阀
产品概述
球阀是一种重要的阀类,在石油化工、长输管线等领域有广泛应用。球阀的关闭件是一个带孔的球体(或部分球),球体随阀杆转动,实现阀门的开启或关闭。
在各种阀门中,球阀的流动阻力最小,全径球阀打开时,球体通道、阀体通道和连接管径相等并成一直径,介质几乎可以毫无损失的流过。
球阀旋转90°即可全关全开,启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻,便于管道安装。
设计与制造 |
结构长度 |
法兰尺寸 |
压力-温度 |
试验-检验 |
GB122237 |
GB12221 |
GB9113 JB79 |
GB9131 |
GB/T13927 JB/T9092 |
1.6MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-φd |
H |
D0 |
凸面法兰 Q41F Q41PPL 16C 16P 16R |
15 |
130 |
95 |
65 |
45 |
14 |
44 |
78 |
140 |
20 |
140 |
105 |
75 |
55 |
14 |
44 |
84 |
160 |
|
25 |
150 |
115 |
85 |
65 |
14 |
44 |
95 |
180 |
|
32 |
165 |
135 |
100 |
78 |
16 |
48 |
150 |
250 |
|
40 |
180 |
145 |
110 |
85 |
16 |
48 |
150 |
300 |
|
50 |
200 |
160 |
125 |
100 |
18 |
48 |
170 |
350 |
|
65 |
220 |
180 |
145 |
120 |
20 |
48 |
195 |
350 |
|
80 |
250 |
195 |
160 |
135 |
20 |
88 |
215 |
400 |
|
100 |
280 |
215 |
180 |
155 |
20 |
88 |
250 |
500 |
|
125 |
320 |
245 |
210 |
185 |
22 |
88 |
265 |
600 |
|
150 |
360 |
280 |
240 |
210 |
24 |
8-23 |
270 |
800 |
|
200 |
400 |
335 |
295 |
265 |
26 |
12-23 |
330 |
1200 |
