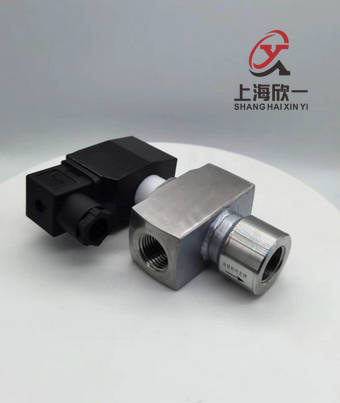

不锈钢角式电磁阀
二、主要技术参数:
产品名称: | 不锈钢角式电磁阀 |
产品型号: | XYJS |
规格尺寸: | DN10-1100mm |
原理结构: | 活塞式.膜片式 |
控制方式: | 常开、常闭、自保持 |
阀体材质: | 不锈钢304、316、2205、310S |
阀芯材质: | 不锈钢304 |
压力范围: | 0~(1.6、2.5、6.4、6.4、10、20、25)Mpa |
温度范围: | (-200、-100、-50)~(+120、+200、+250+350)℃ |
工作环境温度: | -10-+50℃ -40-+80℃ |
线圈工作温度: | <+50℃、<+85℃ |
适用介质: | 气、水、油、蒸汽、燃气、腐蚀性流体 |
电源电压: |
DC12、DC24V、DC36V、DC110V、DC127V、DC220V、DC380V;
AC24V、AC36、AC110V、AC127V、AC220V、AC380V
|
接线方式: | 接线座式、引线式、插头式 |
介质粘度: | 小于50CSt (大于50时需定制) |
连接方式: | 法兰、内螺纹、外螺纹、卡套 |
泄 漏 量: | 零 |
备 注: | 特殊型可定制 |
三、工作原理:
常闭型:当线圈通电时,先导阀芯吸合,先导孔打开,阀上腔卸压,活塞靠下腔介质压力推动,电磁阀打开;当线圈断电时,先导阀芯靠弹簧复位,先导孔关闭,阀上腔由活塞节流孔增压和复位弹簧的推力,电磁阀关闭。
常开型:当线圈通电时,先导孔关闭,阀上腔由活塞节流孔增压和复位弹簧的推力,电磁阀关闭。当线圈断电时,先导阀芯靠弹簧复位,先导孔打开,阀上腔卸压,活塞靠下腔介质压力推动,电磁阀打开。
这两个力是必须同时存在,才能保证先导活塞式电磁阀的正常工作,缺一不可。
四、安装与维护
1、安装前应仔细核对阀标牌数据是否符合现场要求,如电压、温度、介质、压力等。
2、电磁阀现场安装必须按照国家爆炸危险场所“电气安全规程”中有关规定进行。
3、电磁阀线圈必须牢固可靠。线圈有三孔插头,其中上为接地线,左右孔接工作导线
4、电磁阀安装前应将管路内部清洗干净。
5、如果流通的介质中有杂质,电磁阀进口断前必须安装密度0.5μm的过滤网。
6、安装电磁阀时注意阀体上箭头要求与介质流向一致。
7、电磁阀水平安装最佳,(线圈在上)。
8、非电气人员不得拆卸电磁阀电气部件。
