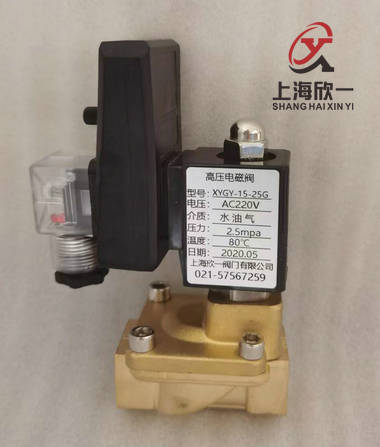

全铜先导式电磁阀
一、详细介绍：
适用介质：液体、水、气体，油 （20CST以下）
介质温度：-5 ~ 80℃
动作方式：先导式
工作压力：常闭式：0.3~12 kgf/cm2
常开式：0.3~8 kgf/cm2
阀体材质：黄铜（锻造）
膜片式密封，膜片材质丁腈橡胶（NBR）
线圈保护等级：塑封线圈IP65
特殊订货：
※如您需要工作压力16 kgf/cm2可在订货中提出
※如您选购氟橡胶膜片（Viton）则在订单中注明V，其介质最高温度可达到130℃；
※如您选购三元乙丙胶膜片（EPDM）则注明E，其介质最高温度可达到110℃。
※需要法兰连接如请在订货中注明:F:镶铜法兰，（铜体铜法兰）F1：镶钢法兰（铜体钢法兰）。
二、技术参数（常闭）：
|
型号 |
XYXD-15 |
XYXD-20 |
XYXD-25 |
XYXD-32 |
XYXD-40 |
XYXD-50 |
|||
|
螺纹G |
1/2" |
3/4" |
1" |
1¼" |
1½" |
2" |
|||
|
流量孔径 |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
||
|
Cv 值 |
3.73 |
7 |
11.1 |
14 |
24.5 |
35 |
|||
|
长L |
mm |
80 |
87 |
108 |
130 |
145 |
177 |
||
|
高H |
mm |
105 |
114 |
122 |
131 |
142 |
155 |
||
|
介质温度 ℃ |
-5 ~ 80℃ |
||||||||
|
工作压力（压差） |
bar |
常闭式:0.3~12 常开式: 0.3~8 |
|||||||
|
最大耐压力 |
bar |
16 |
|||||||
|
额定电压 |
220V AC/50 HZ 27VA; 110V AC/60HZ 28VA; DC24V 12 W; DC12V 14W ; |
||||||||
三、安装须知
1、安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。
2、电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，需定期清洁干净。
3、在电磁阀发生故障时，为了及时隔离电磁阀，并保证系统正常运行，最好安装旁路装置(如图一)。
4、在管路系统中，安装在支路上的电磁阀通径应小于主管道阀门的通径(如图二)。
5、安装电磁阀前，管道必须清洗干净。建议在阀前安装过滤器，蒸汽管道安装疏水阀。
6、不能将阀安装在管道的低凹处，以免因蒸汽冷凝水、杂质等沉淀在阀内而妨碍动作。
7、普通型不能在爆炸危险场合使用。
8、在管路刚性不足情况下，建议把阀前管道用支架固定，以免电磁阀工作时引起振动。
9、在安装前，要注意看清产品标牌，认真阅读使用说明书，判断产品是否符合使用条件。
10、电磁阀前后管道上需安装压力表，以便观察管道压力。
四、使用保养
1、建议使用单位派专人负责使用保养。
2、电磁阀安装后需通入介质实验动作数次，确认正常后方可投入正式使用。
3、应定期清洗大阀内外及衔吸合面的污物，注意不要损坏密封面。
4、电磁阀较长时间不用时，应关闭阀前手动阀，重新启用时，蒸汽电磁阀应将冷凝水排除干净，并作试动作数次，待开关正常后方可投入使用。
5、电磁阀从管路上卸下不用时，应将内部零件拭净并用压缩空气吹净储存。
6、使用时间较长时，如活塞与阀座间密封不好，可将活塞密封面重新磨平，现和阀座研磨。
7、工作时，要注意阀门前后压力表，要求工作压力不得超过额定压力，工作压差必须在额定压差范围内。当工作压力超过额定压力或工作压差超过额定压差时，电磁阀要停止使用，关闭前后手动阀，以免电磁阀爆炸和泄漏。
