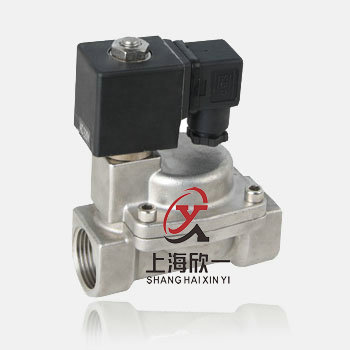

DFD-J不锈钢液、气电磁阀

商品详情

商品详情

DFD-J不锈钢液、气电磁阀通电时，依靠电磁力提起阀杆，导阀口打开，此时电磁阀上腔通过先导孔卸压，在主阀芯周围形成上低下高的压差，在压力差的作用下，流体压力推动主阀芯向上移动将主阀口打开；断电时，在弹簧力和主阀芯重力的作用下，阀杆复位，先导孔关闭，主阀芯向下移动，主阀口关闭；电磁阀上腔压力升高，流体压力向主阀芯加压，密封更好

一、详细介绍：
适用介质：液体、水、气体，油（20CST以下）
介质温度：-5 ~ 80℃
动作方式：先导式
工作压力：常闭式：0.3~12 kgf/cm²
常开式：0.3~8 kgf/cm²
阀体材质：不锈钢（精密铸造）
膜片式密封，膜片材质丁腈橡胶（NBR）
线圈保护等级：塑封线圈IP65

特殊订货：

※图示结构与DFD相同
※如您需要工作压力16 kgf/cm²可在订货中提出
※如您选购氟橡胶膜片（Viton）则在订单中注明V，其介质最高温度可达到130℃；
※如您选购三元乙丙胶膜片（EPDM）则注明E，其介质最高温度可达到110℃.
二、技术参数（常闭）

型号	DFD-15J	DFD-20J	DFD-25J	DFD-32J	DFD-40J	DFD-50J	DFD-25JF	DFD-32JF	DFD-40JF	DFD-50JF	DFD-65JF	DFD-80JF
连接方式	G1/2"	G3/4"	G1"	G1¼	G1½	G2"	法兰	法兰	法兰	法兰	法兰	法兰
通径 (mm)	15	20	25	32	40	50	25	32	40	50	65	80
Cv值	3.73	7	11.1	14	24.5	35	11.1	14	24.5	35	52	82
长L (mm)	80	87	108	130	145	177	142	158	172	204	256	275
高H (mm)	105	114	122	131	142	155	165	185	196	200	248	268
介质温度 ℃	-5 ~ 80℃
工作压力(压差)(bar)	常闭:0.3~12 常开: 0.3~8
最大耐压力(bar)	16
额定电压	220VAC/ 50HZ 25VA; 110 VAC/50HZ 26VA; DC24 12 W; DC12 14W ; 上下浮动:±10%；其他电压可已定制
阀体材料	不锈钢: SUS304或SUS316

三、安装须知

1、安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。

2、电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，需定期清洁干净。

3、在电磁阀发生故障时，为了及时隔离电磁阀，并保证系统正常运行，最好安装旁路装置(如图一)。

4、在管路系统中，安装在支路上的电磁阀通径应小于主管道阀门的通径(如图二)。

5、安装电磁阀前，管道必须清洗干净。建议在阀前安装过滤器，蒸汽管道安装疏水阀。

6、不能将阀安装在管道的低凹处，以免因蒸汽冷凝水、杂质等沉淀在阀内而妨碍动作。

7、普通型不能在爆炸危险场合使用。

8、在管路刚性不足情况下，建议把阀前管道用支架固定，以免电磁阀工作时引起振动。

9、在安装前，要注意看清产品标牌，认真阅读使用说明书，判断产品是否符合使用条件。

10、电磁阀前后管道上需安装压力表，以便观察管道压力。

四、使用保养

1、建议使用单位派专人负责使用保养。

2、电磁阀安装后需通入介质实验动作数次，确认正常后方可投入正式使用。

3、应定期清洗大阀内外及衔吸合面的污物，注意不要损坏密封面。

4、电磁阀较长时间不用时，应关闭阀前手动阀，重新启用时，蒸汽电磁阀应将冷凝水排除干净，并作试动作数次，待开关正常后方可投入使用。

5、电磁阀从管路上卸下不用时，应将内部零件拭净并用压缩空气吹净储存。

6、使用时间较长时，如活塞与阀座间密封不好，可将活塞密封面重新磨平，现和阀座研磨。

7、工作时，要注意阀门前后压力表，要求工作压力不得超过额定压力，工作压差必须在额定压差范围内。当工作压力超过额定压力或工作压差超过额定压差时，电磁阀要停止使用，关闭前后手动阀，以免电磁阀爆炸和泄漏。

TAG：蒸汽电磁阀水用电磁阀高压电磁阀高温电磁阀不锈钢电磁阀
