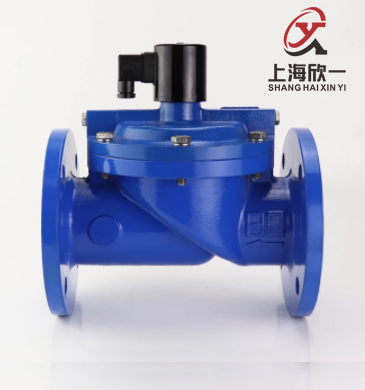

DF-F法兰式大口径液、气电磁阀

商品详情

商品详情

一、详细介绍：
适用介质：液体、水、气体，油（20CST以下）
介质温度：-5 ~ 80℃
动作方式：先导式
压力：常闭式：0.3~8bar
常开式：0.3~8bar
阀体材质：铸铁（精密铸造），不锈钢（精密铸造）
膜片式密封，密封材质：丁腈橡胶（NBR）

线圈保护系数：铁壳线圈IP54

二、法兰尺寸：

型号	法兰 D	法兰 K	法兰 n-￠
DF-40F	150	Φ110	4-Φ18
DF-50F	165	Φ125	4-Φ18
DF-65F	185	Φ145	4-Φ18
DF-80F	200	Φ160	8-Φ18
DF-100F	220	Φ180	8-Φ18
DF-125F	250	Φ210	8-Φ18
DF-150F	285	Φ240	8-Φ22
DF-200F	340	Φ295	12-Φ22
DF-65JF	185	Φ145	4-Φ18
DF-80JF	200	Φ160	8-Φ18
DF-100JF	220	Φ180	8-Φ18
DF-150JF	285	Φ240	8-Φ22

三、安装须知

1、安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。

2、电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，需定期清洁干净。

3、在电磁阀发生故障时，为了及时隔离电磁阀，并保证系统正常运行，最好安装旁路装置(如图一)。

4、在管路系统中，安装在支路上的电磁阀通径应小于主管道阀门的通径(如图二)。

5、安装电磁阀前，管道必须清洗干净。建议在阀前安装过滤器，蒸汽管道安装疏水阀。

6、不能将阀安装在管道的低凹处，以免因蒸汽冷凝水、杂质等沉淀在阀内而妨碍动作。

7、普通型不能在爆炸危险场合使用。

8、在管路刚性不足情况下，建议把阀前管道用支架固定，以免电磁阀工作时引起振动。

9、在安装前，要注意看清产品标牌，认真阅读使用说明书，判断产品是否符合使用条件。

10、电磁阀前后管道上需安装压力表，以便观察管道压力。

四、使用保养

1、建议使用单位派专人负责使用保养。

2、电磁阀安装后需通入介质实验动作数次，确认正常后方可投入正式使用。

3、应定期清洗大阀内外及衔吸合面的污物，注意不要损坏密封面。

4、电磁阀较长时间不用时，应关闭阀前手动阀，重新启用时，蒸汽电磁阀应将冷凝水排除干净，并作试动作数次，待开关正常后方可投入使用。

5、电磁阀从管路上卸下不用时，应将内部零件拭净并用压缩空气吹净储存。

6、使用时间较长时，如活塞与阀座间密封不好，可将活塞密封面重新磨平，现和阀座研磨。

7、工作时，要注意阀门前后压力表，要求工作压力不得超过额定压力，工作压差必须在额定压差范围内。当工作压力超过额定压力或工作压差超过额定压差时，电磁阀要停止使用，关闭前后手动阀，以免电磁阀爆炸和泄漏。
