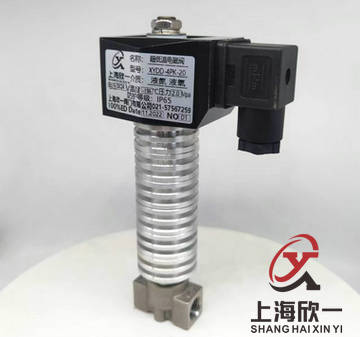

ZCLD系列超低温电磁阀
|
操作方式
|
常闭
|
通电打开、断电关闭
|
|||||||||||
|
参数↓型号→
|
ZCLD
|
||||||||||||
|
介质温度
|
-196℃~+60℃
|
||||||||||||
|
使用介质
|
液氮、液氨、制冷剂等超低温液体或气体
|
||||||||||||
|
通径（mm）
|
3
|
6
|
8
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
|||
|
连接尺寸(G)
|
1/4
|
3/8
|
1/2
|
3/4
|
1
|
1-1/4
|
1-1/2 2
|
2
|
|||||
|
压力（MPa）
|
0~1.6
|
0.03~1.6
|
|||||||||||
|
关闭时间
|
AC：40W、DC：45W
|
AC：44W、DC30W
|
|||||||||||
|
电压偏差
|
允许波动±10%
|
||||||||||||
|
材 料
|
阀体
|
不锈钢
|
|||||||||||
|
密封
|
金属硬密封
|
||||||||||||
|
环境温度
|
-20~60℃
|
||||||||||||
|
连接方式
|
内螺纹、法兰
|
||||||||||||
|
电气连接
|
接线盒电缆插座，防护等级IP65
|
||||||||||||
|
使用电压
|
AC220V 50Hz/60Hz、DC24V·其余根据要求
|
||||||||||||
|
特殊选配
|
ZCLD-F
|
||||||||||||
|
用于易燃易爆场合，防爆等级:dIIBT4
|
法兰连接
|
||||||||||||
|
安装提示
|
优先采用线圈竖直向上，亦可根据需要安装
|
||||||||||||
|

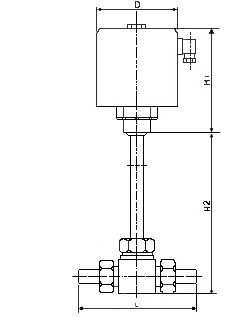

通径
DN
|
内螺纹接
|
外形尺寸
|
||
|
G
|
L
|
H
|
D
|
|
|
3
|
1/4
|
50
|
310
|
78
|
|
6
|
||||
|
8
|
3/8
|
50
|
310
|
|
|
10
|
||||
|
15
|
1/2
|
54
|
315
|
|
|
20
|
3/4
|
92
|
320
|
|
|
25
|
1
|
110
|
328
|
|
|
32
|
1-1/4
|
120
|
340
|
|
|
40
|
1-1/2
|
140
|
350
|
|
|
50
|
2
|
160
|
365
|
|
三、安装须知
1、安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。
2、电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，需定期清洁干净。
3、在电磁阀发生故障时，为了及时隔离电磁阀，并保证系统正常运行，最好安装旁路装置(如图一)。
4、在管路系统中，安装在支路上的电磁阀通径应小于主管道阀门的通径(如图二)。
5、安装电磁阀前，管道必须清洗干净。建议在阀前安装过滤器，蒸汽管道安装疏水阀。
6、不能将阀安装在管道的低凹处，以免因蒸汽冷凝水、杂质等沉淀在阀内而妨碍动作。
7、普通型不能在爆炸危险场合使用。
8、在管路刚性不足情况下，建议把阀前管道用支架固定，以免电磁阀工作时引起振动。
9、在安装前，要注意看清产品标牌，认真阅读使用说明书，判断产品是否符合使用条件。
10、电磁阀前后管道上需安装压力表，以便观察管道压力。
四、使用保养
1、建议使用单位派专人负责使用保养。
2、电磁阀安装后需通入介质实验动作数次，确认正常后方可投入正式使用。
3、应定期清洗大阀内外及衔吸合面的污物，注意不要损坏密封面。
4、电磁阀较长时间不用时，应关闭阀前手动阀，重新启用时，蒸汽电磁阀应将冷凝水排除干净，并作试动作数次，待开关正常后方可投入使用。
5、电磁阀从管路上卸下不用时，应将内部零件拭净并用压缩空气吹净储存。
6、使用时间较长时，如活塞与阀座间密封不好，可将活塞密封面重新磨平，现和阀座研磨。
7、工作时，要注意阀门前后压力表，要求工作压力不得超过额定压力，工作压差必须在额定压差范围内。当工作压力超过额定压力或工作压差超过额定压差时，电磁阀要停止使用，关闭前后手动阀，以免电磁阀爆炸和泄漏。
