一、产品简介：

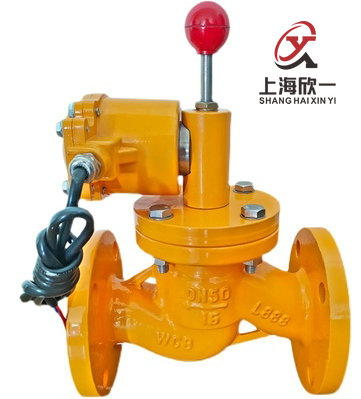

ZCRB燃气紧急切断电磁阀是新型的燃气管道工程的安全配套装置，采用单、双阀盘/阀座直动式结构设计，结构简单，启闭迅速，密封性好，操作使用方便，可满足燃气行业安全和管理的要求。

二、主要用途：

ZCRB燃气紧急切断电磁阀与可燃气体泄漏检测仪连接。当仪器检测到可燃气体泄漏时，自动、快速关闭主供气阀门，切断燃气的供给，及时制止恶性事件的发生。与热力设备的极限温度（压力）安全控制器连接，当设备内检测点的温度或压力超过设定极限数值，自动关闭供气阀门，停止燃气供给。与高层建筑的中央消防报警系统连接，当大厦发生火警时，自动切断大厦内的燃气供应，防止煤气爆炸的发生。

三、安装和配套:

普通型（防爆型）燃气快速切断阀通常安装在被监控区室外的主供气管道上。安装时请注意阀体上标明的气流方向。安装好后，先泄压，然后将手动拉起操作杆直到卡住，阀门开启，手动接通电源（小于5秒的脉冲通电时间），阀门关闭。必须动作数次，动作无误后方可投入使用。并定期检查动作的可靠性。产品电源接线务必要接地，防爆接地线为黑色。

紧急切断后复位操作：

当阀门被切断，管道漏气故障排除后，工作人员需要手动复位时，用力向上提拉手动复位杆，听到“咔”的一声，说明阀门完全被打开。此时，即使松开手，也不会被切断。（除非再给阀门线圈通电）。

四、产品特点：

1、与高层建筑的中央消防报警系统相连接。当大厦发生危情时，自动切断大厦内的燃气供应，防止燃气爆炸的发生。

2、在城市或工厂的燃气供应管网内设置ZCR燃气紧急切断阀，在在中央控制室内集中控制，远距离遥控，紧急关闭事故现场的管线供应。

3、与可燃气体泄漏监测仪器相连接。当仪器检测到可燃气体泄漏时，自动快速关闭主供气体阀门，切断燃气的供给，及时制止恶性事故的发生。

4、与热力设备的极限温度（或压力）安全控制器相连接。当设备内检测温度或压力超过设定的极限数值时，自动快速关闭供气阀门，停止燃料的供给。

五、技术参数：

工作状态	通电关闭,手动复位
工作介质	煤气、天然气、液化石油气等可燃性气体,也可以适用于空气、水液等普通介质
介质温度℃	≤70
公称压力 Mpa	1.6	2.5	4.0
工作压差 Mpa	0-0.004(常用形式) 0-0.01、0.1-1.6、0.1-4.0(特殊形式)
电源电压	AC220V、AC380V、AC24V、DC24V、DC220V其余规格可作特殊订货
额定流量系数 KV	按JB/T7352-94规定
泄漏量 ml/min	按JB/T7352-94·F规定
公称通径 mm	DN10-DN450
防爆标志	ExmIIT4
防爆证编号	GYB071325X
出线口接头	内螺纹M20×1.5或1.5米防爆引线
环境温度	-5～+40℃(不结冻)

六、主要尺寸：

公称通径 DN(mm)	尺寸（mm）										管接头
公称通径 DN(mm)	D	D1	D2	d2	f2	b	L	H	H1	Z-фd	管接头
50	160	125	100	88	4	20	230	346	359	4-18	R1/4
65	180	145	125	-	-	-	290	337	354	-
80	195	160	135	121	4	22	310	445	465	8-18
100	230	190	160	150	4.5	24	350	590	623	8-22
150	300	250	218	204	4.5	28	444	-	580	8-25	R1/2
200	360	310	278	260	4.5	30	559	-	645	12-25
250	425	370	332	313	4.5	32	622	-	750	12-30
300	485	430	390	364	4.5	36	711	-	1100	16-30
350	550	490	448	422	5	40	838	-	1380	16-34

七、安装须知

1、安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。

2、电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，需定期清洁干净。

3、在电磁阀发生故障时，为了及时隔离电磁阀，并保证系统正常运行，最好安装旁路装置(如图一)。

4、在管路系统中，安装在支路上的电磁阀通径应小于主管道阀门的通径(如图二)。

5、安装电磁阀前，管道必须清洗干净。建议在阀前安装过滤器，蒸汽管道安装疏水阀。

6、不能将阀安装在管道的低凹处，以免因蒸汽冷凝水、杂质等沉淀在阀内而妨碍动作。

7、普通型不能在爆炸危险场合使用。

8、在管路刚性不足情况下，建议把阀前管道用支架固定，以免电磁阀工作时引起振动。

9、在安装前，要注意看清产品标牌，认真阅读使用说明书，判断产品是否符合使用条件。

10、电磁阀前后管道上需安装压力表，以便观察管道压力。

八、使用保养

1、建议使用单位派专人负责使用保养。

2、电磁阀安装后需通入介质实验动作数次，确认正常后方可投入正式使用。

3、应定期清洗大阀内外及衔吸合面的污物，注意不要损坏密封面。

4、电磁阀较长时间不用时，应关闭阀前手动阀，重新启用时，蒸汽电磁阀应将冷凝水排除干净，并作试动作数次，待开关正常后方可投入使用。

5、电磁阀从管路上卸下不用时，应将内部零件拭净并用压缩空气吹净储存。

6、使用时间较长时，如活塞与阀座间密封不好，可将活塞密封面重新磨平，现和阀座研磨。

7、工作时，要注意阀门前后压力表，要求工作压力不得超过额定压力，工作压差必须在额定压差范围内。当工作压力超过额定压力或工作压差超过额定压差时，电磁阀要停止使用，关闭前后手动阀，以免电磁阀爆炸和泄漏。
