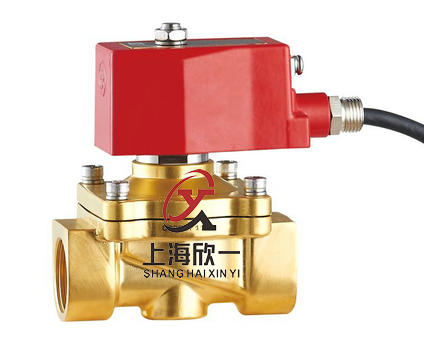

ZCSB系列防爆电磁阀

商品详情

商品详情

一、详细介绍：
适用介质：气、水、油及可燃易爆物质
工作压力：常闭式：0.3~8 Kgf/cm²;
阀体材质：铜、不锈钢
产品经国家仪器仪表防爆安全监督检验站检测合格，
产品符合GB3836.1-2000、GB3836.2-2000标准，
防爆合格证号为GYB06624X。
二、适用条件：
环境场所：GB3836.1-2000、GB3836.2-2000标准中属于IIA, IIB级
可燃性气体且温度组别T4组的爆炸性场所。

环境温度：-10~50℃，相对湿度不大于85%

三、技术参数（铜、常闭）：

型号	连接尺寸	流量孔径	CV 值	长L	高H	介质温度	工作压力（压差）	额定电压	产品标准	防暴标志
型号	连接尺寸	mm	CV 值	mm	mm	介质温度	Kgf/cm²	额定电压	产品标准	防暴标志
ZCSB-5	M10	5	0.23	40	118	0 ~80℃ (T4≦135℃)	0.3~8 (0~8)	220VAC /50-HZ 110VAC/50HZ DC24V; 上下浮动:±10% 其他电压可已定制	GB3836.1-2000 GB3836.2-2000	Ex: DIIBT4
ZCSB-10	G3/8”	10	0.6	69	140
ZCSB-15	G1/2”	15	3.73	80	140
ZCSB-20	G3/4”	20	7	87	154
ZCSB-25	G1”	25	11	108	166
ZCSB-32	G1¼”	32	14	130	178
ZCSB-40	G1½”	40	24.5	145	182
ZCSB-50	G2”	50	35	177	211
ZCSB-65F	法兰	65	53	254	288
ZCSB-80F	法兰	80	82	278	305
ZCSB-100F	法兰	100	128	350	355
ZCSB-125F	法兰	125	221	425	430
ZCSB-150F	法兰	150	291	455	460
ZCSB-200F	法兰	200	513	560	570

四、安装须知

1、安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。

2、电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，需定期清洁干净。

3、在电磁阀发生故障时，为了及时隔离电磁阀，并保证系统正常运行，最好安装旁路装置(如图一)。

4、在管路系统中，安装在支路上的电磁阀通径应小于主管道阀门的通径(如图二)。

5、安装电磁阀前，管道必须清洗干净。建议在阀前安装过滤器，蒸汽管道安装疏水阀。

6、不能将阀安装在管道的低凹处，以免因蒸汽冷凝水、杂质等沉淀在阀内而妨碍动作。

7、普通型不能在爆炸危险场合使用。

8、在管路刚性不足情况下，建议把阀前管道用支架固定，以免电磁阀工作时引起振动。

9、在安装前，要注意看清产品标牌，认真阅读使用说明书，判断产品是否符合使用条件。

10、电磁阀前后管道上需安装压力表，以便观察管道压力。

五、使用保养

1、建议使用单位派专人负责使用保养。

2、电磁阀安装后需通入介质实验动作数次，确认正常后方可投入正式使用。

3、应定期清洗大阀内外及衔吸合面的污物，注意不要损坏密封面。

4、电磁阀较长时间不用时，应关闭阀前手动阀，重新启用时，蒸汽电磁阀应将冷凝水排除干净，并作试动作数次，待开关正常后方可投入使用。

5、电磁阀从管路上卸下不用时，应将内部零件拭净并用压缩空气吹净储存。

6、使用时间较长时，如活塞与阀座间密封不好，可将活塞密封面重新磨平，现和阀座研磨。

7、工作时，要注意阀门前后压力表，要求工作压力不得超过额定压力，工作压差必须在额定压差范围内。当工作压力超过额定压力或工作压差超过额定压差时，电磁阀要停止使用，关闭前后手动阀，以免电磁阀爆炸和泄漏。
