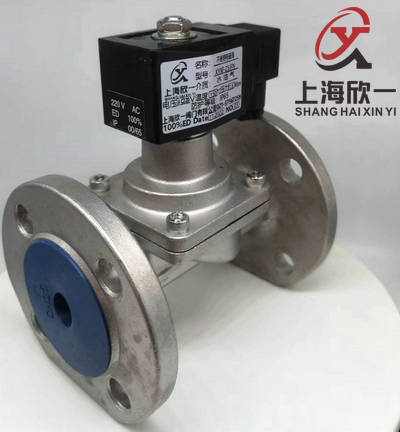

ZCX系列消防电磁阀
一、特点
ZCX消防电磁阀的电磁线圈通电时,动铁芯被吸合,带动阀杆上移,弹簧同时被压缩,使阀杆与阀芯中孔(先导孔)分离,阀 芯上腔的流体瞬间从中孔缷压,缷压后阀芯在上下腔压差的作用下快速向上浮起,电磁阀开启。电磁阀的线圈断电时,阀杆在弹簧力的作用下关闭阀芯中孔,并推动 阀芯向下移,封住流体出口,电磁阀关闭。
二、性能参数表
型号:ZCX
阀体材质:黄铜、不锈钢
工作介质:清水
控制方式:常闭式
公称通径:DN15——DN150
阀芯材料:不锈钢
介质温度:≤80℃
公称压力:1.6Mpa
工作压差:0.01---1.0Mpa
电源:AC220V DC24V
额定流量系数:4—70Kv
特殊功能:具有反馈信号(定货时说明)
泄露量:0ml/min
应用范围
消防及自动喷淋系统控制
三、安装尺寸
型号 | 公称通径 DN | 内螺纹 连接G | 长*宽*高 | 启动功率(W) | 保持功率(W) |
ZCX15 | 15 | 1/2" | 65*47*116 | AC220V:200 DC24V:60 | AC220V:3 DC24V:15 |
ZCX20 | 20 | 3/4" | 78*55*147 | ||
ZCX25 | 25 | 1" | 100*66*174 | ||
ZCX32 | 32 | 1(1/4)" | 130*94*210 | AC220V:350(475) DC24V:85 | AC220V:10 DC24V:20 |
ZCX40 | 40 | 1(1/2)" | 135*100*222.5 | ||
ZCX50 | 50 | 2" | 155*147*237 | ||
ZCX65 | 65 | 2(1/2)" | 203*170*305 | AC220V:300 DC24V:85 | AC220V:10 DC24V:22 |
ZCX80 | 80 | 法兰 | 280*205*427 | ||
ZCX100 | 100 | 法兰 | 300*237*485 | ||
ZCX125 | 125 | 法兰 | 325*280*535 | AC220V:330 DC24V:85 | AC220V:10 DC24V:20 |
四、安装须知
1、安装时电磁阀线圈向上,并保持垂直位置,电磁阀上箭头或标记应与管道流向一致,不得安装在有溅水或漏水的地方。
2、电磁阀的工作介质应清洁无颗粒杂质,电磁阀内件表面上的污物及过滤器,需定期清洁干净。
3、在电磁阀发生故障时,为了及时隔离电磁阀,并保证系统正常运行,最好安装旁路装置(如图一)。
4、在管路系统中,安装在支路上的电磁阀通径应小于主管道阀门的通径(如图二)。
5、安装电磁阀前,管道必须清洗干净。建议在阀前安装过滤器,蒸汽管道安装疏水阀。
6、不能将阀安装在管道的低凹处,以免因蒸汽冷凝水、杂质等沉淀在阀内而妨碍动作。
7、普通型不能在爆炸危险场合使用。
8、在管路刚性不足情况下,建议把阀前管道用支架固定,以免电磁阀工作时引起振动。
9、在安装前,要注意看清产品标牌,认真阅读使用说明书,判断产品是否符合使用条件。
10、电磁阀前后管道上需安装压力表,以便观察管道压力。
五、使用保养
1、建议使用单位派专人负责使用保养。
2、电磁阀安装后需通入介质实验动作数次,确认正常后方可投入正式使用。
3、应定期清洗大阀内外及衔吸合面的污物,注意不要损坏密封面。
4、电磁阀较长时间不用时,应关闭阀前手动阀,重新启用时,蒸汽电磁阀应将冷凝水排除干净,并作试动作数次,待开关正常后方可投入使用。
5、电磁阀从管路上卸下不用时,应将内部零件拭净并用压缩空气吹净储存。
6、使用时间较长时,如活塞与阀座间密封不好,可将活塞密封面重新磨平,现和阀座研磨。
7、工作时,要注意阀门前后压力表,要求工作压力不得超过额定压力,工作压差必须在额定压差范围内。当工作压力超过额定压力或工作压差超过额定压差时,电磁阀要停止使用,关闭前后手动阀,以免电磁阀爆炸和泄漏。
