ZCZ系列蒸汽电磁阀

商品详情

商品详情

一、详细介绍：

适用介质：蒸汽、气体、水、油

介质温度：-5 ~1 80℃

工作型式：先导式

工作压力：常闭式：0.4~10kgf/cm²

活塞式密封，密封材质：聚四氟乙烯（PTFE）

线圈保护系数：铁壳线圈IP54

二、产品用途：
ZCZ系列蒸汽电磁阀适用于以蒸汽为加热介质的加热器、散热器、干燥机及纺织定型机、蒸染机、烟草真空回潮机、蔬菜烘干机等成套设备的蒸汽管跟进行二位式自动和远程通断切换，实现温度自动控制。
结构特点：
电磁先导式二次开阀结构，DN 100以上采用三次开阀结构，体积小，功率小。
导阀与主阀之间有良好的隔热和缓冲构件。
选用耐温、耐腐蚀优质磁性材料，活塞式及模压成型聚氟乙烯阀口密封，高性能、长寿命。
型式：常闭式。

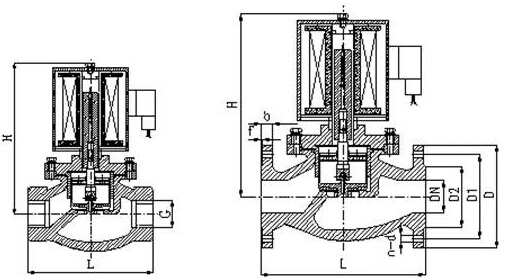

三、技术参数

型号	连接尺寸	通径	KV值	长（L）	高（H）	介质温度	工作压力（压差）	额定电压	材质
ZCZ-15	G1/2"	15	3.1	81	150	-5 ~180℃ ≤180℃	0.4~10kgf/cm²	220VAC/50HZ 110VAC/50HZ DC24V DC12V 其他电压可已定制	黄铜铁体铜盖黄铜连体法兰
ZCZ-20	G3/4"	20	5	102	160
ZCZ-25	G1"	25	9.5	110	170
ZCZ-32	G1¼"	32	12	136	195
ZCZ-40	G1½"	40	21	137	200
ZCZ-50	G2"	50	30	141	210
ZCZ-40	G1½"	40	21	170	220
ZCZ-50	G2"	50	30	187	243
ZCZ-15F	法兰4-Φ13.5孔距Φ65	15	3.1	120	170
ZCZ-20F	法兰4-Φ13.5孔距Φ75	20	5	125	180
ZCZ-25F	法兰4-Φ13.5孔距Φ85	25	9.5	125	193
ZCZ-32F	法兰4-Φ17.5孔距Φ100	32	12	140	250
ZCZ-40F	法兰4-Φ17.5孔距Φ110	40	21	141	233
ZCZ-50F	法兰4-Φ17.5孔距Φ125	50	30	158	244
ZCZ-40F	法兰4-Φ17.5孔距Φ110	40	21	196	240				铸铁
ZCZ-50F	法兰4-Φ17.5孔距Φ125	50	30	205	263
ZCZ-65F	法兰4-Φ17.5孔距Φ145	65	45	240	320
ZCZ-80F	法兰4-Φ17.5孔距Φ160	80	70	255	330
ZCZ-100F	法兰4-Φ17.5孔距Φ180	100	110	340	370
ZCZ-125F	法兰4-Φ17.5孔距Φ210	125	220	400	510
ZCZ-150F	法兰4-Φ22孔距Φ240	150	230	400	570

四、安装须知

1、安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。

2、电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，需定期清洁干净。

3、在电磁阀发生故障时，为了及时隔离电磁阀，并保证系统正常运行，最好安装旁路装置(如图一)。

4、在管路系统中，安装在支路上的电磁阀通径应小于主管道阀门的通径(如图二)。

5、安装电磁阀前，管道必须清洗干净。建议在阀前安装过滤器，蒸汽管道安装疏水阀。

6、不能将阀安装在管道的低凹处，以免因蒸汽冷凝水、杂质等沉淀在阀内而妨碍动作。

7、普通型不能在爆炸危险场合使用。

8、在管路刚性不足情况下，建议把阀前管道用支架固定，以免电磁阀工作时引起振动。

9、在安装前，要注意看清产品标牌，认真阅读使用说明书，判断产品是否符合使用条件。

10、电磁阀前后管道上需安装压力表，以便观察管道压力。

五、使用保养

1、建议使用单位派专人负责使用保养。

2、电磁阀安装后需通入介质实验动作数次，确认正常后方可投入正式使用。

3、应定期清洗大阀内外及衔吸合面的污物，注意不要损坏密封面。

4、电磁阀较长时间不用时，应关闭阀前手动阀，重新启用时，蒸汽电磁阀应将冷凝水排除干净，并作试动作数次，待开关正常后方可投入使用。

5、电磁阀从管路上卸下不用时，应将内部零件拭净并用压缩空气吹净储存。

6、使用时间较长时，如活塞与阀座间密封不好，可将活塞密封面重新磨平，现和阀座研磨。

7、工作时，要注意阀门前后压力表，要求工作压力不得超过额定压力，工作压差必须在额定压差范围内。当工作压力超过额定压力或工作压差超过额定压差时，电磁阀要停止使用，关闭前后手动阀，以免电磁阀爆炸和泄漏。
