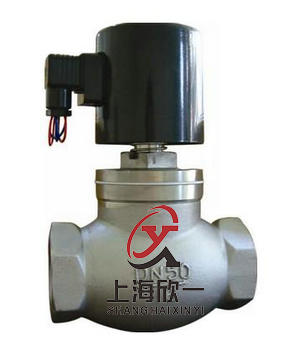

ZQDF不锈钢内螺纹活塞式电磁阀
ZQDF内螺纹不锈钢活塞式电磁阀
分布直动活塞式，活塞结构、经久耐磨，动作响应迅速，高频率工作压力范围广：应用于医疗器械、干燥设备、清洗设备、真空设备、电镀涂装、蒸馏机、滤油机、加湿器、食品机械、石油化工等行业。
|
操作方式
|
常闭
|
通电打开、断电关闭
|
||||||||
|
常开
|
通电关闭、断电打开（型号后加“K”表示）
|
|||||||||
|
参数↓型号→
|
ZQDF-1·ZQDF-2
|
|||||||||
|
介质温度
|
1型：≤60℃·2型：≤220℃
|
|||||||||
|
使用介质
|
1型
|
水、柴油、汽油、煤油、空气、真空、煤气天然气等液体或气体
|
||||||||
|
2型
|
蒸汽、热水、热油、热空气等高温液体或气体
|
|||||||||
|
通径（mm）
|
15
|
20
|
25
|
32
|
40
|
50
|
||||
|
连接尺寸（G）
|
1/2
|
3/4
|
1
|
1-1/4
|
1-1/2
|
2
|
||||
|
压力（MPa）
|
0~1.6
|
|||||||||
|
功率
|
AC：40W、DC：45W
|
|||||||||
|
电压偏差
|
允许波动±10%
|
|||||||||
|
材 料
|
阀体
|
不锈钢
|
||||||||
|
密封
|
丁晴像胶NBR·氟像胶FKM·聚四氟乙烯PTFE
|
|||||||||
|
环境温度
|
-20~60℃
|
|||||||||
|
连接方式
|
内螺纹
|
|||||||||
|
电气连接
|
接线盒电缆插座，防护等级IP65
|
|||||||||
|
使用电压
|
AC220V 50Hz/60Hz、DC24V 其余根据要求
|
|||||||||
|
特殊选配
|
ZQDF-X信号反馈
|
ZQDF-S手动功能
|
||||||||
|
防爆等级：ExmI/IIT4(浇封型)、dIIBT4
|
手动开启、关闭节省旁通
|
|||||||||
|
安装提示
|
线圈竖直向上
|
|||||||||
|
通径
DN
|
内螺纹接
|
外形尺寸
|
|
|
G
|
L
|
H
|
|
|
15
|
1/2
|
60
|
106
|
|
20
|
3/4
|
93
|
180
|
|
25
|
1
|
108
|
190
|
|
32
|
1-1/4
|
121
|
194
|
|
40
|
1-1/2
|
140
|
205
|
|
50
|
2
|
160
|
225
|
备注：常开阀高度=H+30mm，其它尺寸相同。
明：介质含有杂质，阀前必须装过滤器（滤网≥80目/cm2）；且无疑固或晶体现象。
三、安装须知
1、安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。
2、电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，需定期清洁干净。
3、在电磁阀发生故障时，为了及时隔离电磁阀，并保证系统正常运行，最好安装旁路装置(如图一)。
4、在管路系统中，安装在支路上的电磁阀通径应小于主管道阀门的通径(如图二)。
5、安装电磁阀前，管道必须清洗干净。建议在阀前安装过滤器，蒸汽管道安装疏水阀。
6、不能将阀安装在管道的低凹处，以免因蒸汽冷凝水、杂质等沉淀在阀内而妨碍动作。
7、普通型不能在爆炸危险场合使用。
8、在管路刚性不足情况下，建议把阀前管道用支架固定，以免电磁阀工作时引起振动。
9、在安装前，要注意看清产品标牌，认真阅读使用说明书，判断产品是否符合使用条件。
10、电磁阀前后管道上需安装压力表，以便观察管道压力。
四、使用保养
1、建议使用单位派专人负责使用保养。
2、电磁阀安装后需通入介质实验动作数次，确认正常后方可投入正式使用。
3、应定期清洗大阀内外及衔吸合面的污物，注意不要损坏密封面。
4、电磁阀较长时间不用时，应关闭阀前手动阀，重新启用时，蒸汽电磁阀应将冷凝水排除干净，并作试动作数次，待开关正常后方可投入使用。
5、电磁阀从管路上卸下不用时，应将内部零件拭净并用压缩空气吹净储存。
6、使用时间较长时，如活塞与阀座间密封不好，可将活塞密封面重新磨平，现和阀座研磨。
7、工作时，要注意阀门前后压力表，要求工作压力不得超过额定压力，工作压差必须在额定压差范围内。当工作压力超过额定压力或工作压差超过额定压差时，电磁阀要停止使用，关闭前后手动阀，以免电磁阀爆炸和泄漏。
