一、简介：

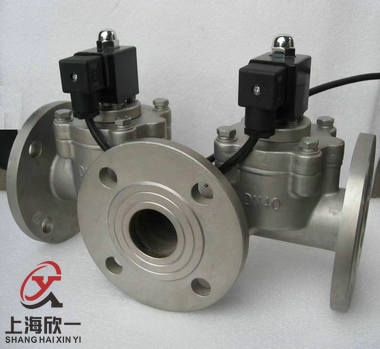

二位三通法兰电磁阀是用电磁控制的工业设备，是用来控制流体的自动化基础元件。用在工业控制系统中调整介质的方向、流量、速度和其他的参数。电磁阀可以配合不同的电路来实现预期的控制，而控制的精度和灵活性都能够保证。广泛应用于景观喷泉、船舶重工、石油化工、给排水、清洗设备、水厂、管道介质自动化控制等领域。

二、主要技术参数：

产品名称：	二位三通法兰电磁阀
产品型号：	XYST-F
规格尺寸：	DN10-1100mm
原理结构：	活塞式
控制方式：	常开、常闭
阀体材质：	铸钢、不锈钢304、316
阀芯材质：	不锈钢304
压力范围：	0-1.6Mpa
温度范围：	（--200、-100、-50）～（+120、+200、+250+350）℃
工作环境温度：	-10-+50℃ -40-+80℃
线圈工作温度：	<+50℃、<+85℃
适用介质：	气、水、油、蒸汽、燃气、腐蚀性流体
电源电压：	DC12、DC24V、DC36V、DC110V、DC127V、DC220V、DC380V； AC24V、AC36、AC110V、AC127V、AC220V、AC380V
接线方式：	接线座式、引线式、插头式
介质粘度：	小于50CSt （大于50时需定制）
连接方式：	法兰、
泄漏量：	零
备注：	带信号、带手动等特殊型可定制

三、性能特点：

1，电磁阀阀芯均为不锈钢材料、活塞式结构，抗动作疲劳性强。

2，活塞环设计结构更有科学性，采用特殊材料制造，不会被介质中的杂质卡死，

动作密封性能高、寿命长。

3，金属活塞与金属阀腔不产生直接摩擦，不会被卡住，阀体的安装方向无限制。

4，专制线圈，线圈不易烧毁。

5，合理的密封材料和结构，密封性能更好。

6，长期停止动作后重新启动，动作同样灵敏。

7，接口尺寸通常为国家或国际标准，客户可定制特殊接口。

8，使用常规产品寿命长达100万次以上。

9，一种具有外套型密封活塞环和具有高性能组合型密封活塞环的电磁阀。

10，双线圈控制、性能稳定。

11，适用于大口径和高压力的管道中

四、工作原理：

一进一出：常闭式：当线圈通电时，2通向1，1与3关闭。
当线圈断电时，2与1关闭，1通向3。
常开式：当线圈通电时，3与1关闭，1通向2。
当线圈断电时，3通向1、1与2关闭。
一进二出：当线圈通电时，1通向2，1与3关闭。
当线圈断电时，1与2关闭，1通向3。
二进一出：当线圈通电时，2通向1，3与1关闭。
当线圈断电时，2与1关闭，3通向1。

注意：

二进一出工作原理的阀两进口端压力不相等时，需加止回阀。

五、安装与维护

1、安装前应仔细核对阀标牌数据是否符合现场要求，如电压、温度、介质、压力等。

2、电磁阀现场安装必须按照国家爆炸危险场所“电气安全规程”中有关规定进行。

3、电磁阀线圈必须牢固可靠。线圈有三孔插头，其中上为接地线，左右孔接工作导线

4、电磁阀安装前应将管路内部清洗干净。

5、如果流通的介质中有杂质,电磁阀进口断前必须安装密度0.5μm的过滤网。

6、安装电磁阀时注意阀体上箭头要求与介质流向一致。

7、电磁阀水平安装最佳，(线圈在上)。

8、非电气人员不得拆卸电磁阀电气部件。

六、常见故障诊断及处理

1、接通电源，电磁阀不正常工作：a线圈烧毁或短路—更换线圈 b电源电压过低—调整电压-10%~+10%范围。c管道内介质压力不符合工作压力范围—调整压力或更换阀。

2、断开电源，电磁阀不正常工作:阀芯被杂质卡住，不能复位—由专业人员拆卸、清除

3、泄漏超标：a密封件损坏或老化—更换密封件b阀体内有杂物—清除杂物c管道内介质压力不符合工作压力范围—调整压力或更换压力对应的阀。
