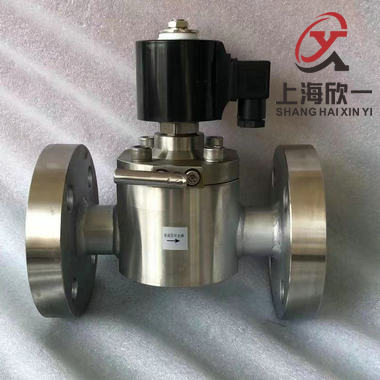

高压法兰电磁阀
一、产品用途：
法兰高压电磁阀适用水、气、燃气、氮气、油、及各种液体或气体等管路的自动控制；法兰高压电磁阀广泛应用在工业窑炉、干燥设备、船舶重工、石油化工、给水排水、消防设备、清洗设备、景观喷灌、加湿设备、液压设备、测试设备、水厂、管道介质自动化控制等领域；是自动化控制工程、项目改造及设备配套的产品。
二、结构特点：
独特设计；
阀芯为先导活塞式结构、性能稳定；
动密封性能高、开关迅速；
高温线圈，不易烧毁，长时间停止动作重新启动，动作同样灵敏；
最高压力可做到300Mpa
三、产品参数：
★产品规格：DN0.5~DN300
★产品型号：XYGY-F
★适用介质：气、水、油、腐蚀流体等
★控制方式：常闭、常开、自保持式
★阀体材质：不锈钢
★电源电压：DC12~220V AC24~380V
★压力范围：6.4-300mpa
★介质温度：(-50) ~ (+120、+200)℃
★连接方式：法兰、
★介质粘度：小于50Cst(大于时需定制)
★防护性能：防尘、防水、防爆。根据工况选择
★接线方式：接线座式；引线式；插头式
★泄 漏 量：零
注：外形尺寸根据压力等级告知，特殊要求可订做。、、、
四、工作原理：
常闭式：当电磁阀线圈通电时，电磁铁芯吸合，电磁阀卸压孔打开，主活塞由介质压力推动，打开电磁阀主阀口，介
质流通。当电磁阀线圈断电时，电磁阀主阀口关闭，介质截止。
常开型：当电磁阀线圈通电时，电磁铁芯吸合，电磁阀卸压孔关闭，主活塞由介质压力推动，关闭电磁阀主阀口，介
质截止。当电磁阀线圈断电时，电磁阀主阀口打开，介质流通。
五、安装注意事项：
1、安装前应参阅该产品的说明书,是否符合你的使用要求。
2、管路使用之前应冲洗干净,介质不清洁的应安装过滤器,以防止杂质妨碍阀门的正常工作。
3、长时间停用后的电磁阀,应排清凝结物后方便使用;拆洗时各零件要按顺序放好再恢复原状装好。
4、电磁阀一般是单向工作的,不能反装,阀上箭头是管路流体的运动方向,必须保持一致。
5、电磁阀在结冰场所重新工作时应加热处理,或设置保温措施。
6、电磁阀安装一般阀体水平,线圈垂直向上,有部分产品可以任意安装,但在条件允许时最好垂直,以增长使用寿命。
7、电磁线圈引出线(连接器)连接好后,应确认是否牢固,联接电器元件触点不应抖动,松动将引起电磁阀不工作。连续要生产工作的电磁阀,最好采用旁路,便于检修,不影响生产。
六、使用保养
1、建议使用单位派专人负责使用保养。
2、电磁阀安装后需通入介质实验动作数次，确认正常后方可投入正式使用。
3、应定期清洗大阀内外及衔吸合面的污物，注意不要损坏密封面。
4、电磁阀较长时间不用时，应关闭阀前手动阀，重新启用时，蒸汽电磁阀应将冷凝水排除干净，并作试动作数次，待开关正常后方可投入使用。
5、电磁阀从管路上卸下不用时，应将内部零件拭净并用压缩空气吹净储存。
6、使用时间较长时，如活塞与阀座间密封不好，可将活塞密封面重新磨平，现和阀座研磨。
7、工作时，要注意阀门前后压力表，要求工作压力不得超过额定压力，工作压差必须在额定压差范围内。当工作压力超过额定压力或工作压差超过额定压差时，电磁阀要停止使用，关闭前后手动阀，以免电磁阀爆炸和泄漏。
