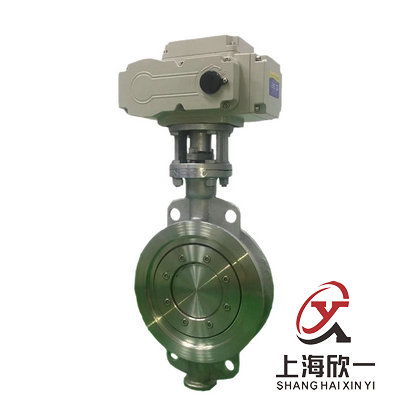

电动对夹硬密封蝶阀
一、产品概述
电动对夹蝶阀是由高精度电动执行器与对夹式蝶阀组成，执行器采用一体化结构，开关型有输入AC220V电压, 输出无源触点信号(或开关到位灯信号)，调节型有输入（DC4-20mA或DC1-5V）的控制信号及单相电源即可控制运转，电动对夹蝶阀具有功能强，体积小，轻便宜人，性能可靠，配套简单，流通能力大，电动对夹蝶阀特别适合于介质是粘稠，含颗粒，纤维性质的场合。电动对夹蝶阀可广泛应用于食品、环保、轻工、石油、化工、教学设备、造纸、电力等行业的工业过程自动控制系统中。
二、产品特点
（1）设计新颖、合理、结构独特，重量轻，启闭迅速。
（2）密封件可以更换，密封性能可靠达到双向密封零泄漏。
（3）密封材料耐老化、耐腐蚀，使用寿命长等特点。
（4）两截式阀杆无销连接，结构简单紧凑，维修方便。
（5）阀座密封与靠背一体结构，减少阀座变形量。
（6）阀杆轴向定位装置，增强密封性、减少阀门扭矩。
（7）可以任何位置安装，维修方便。
三、技术参数
|
公称通径DN(mm) |
50～1200 |
|
公称压力 |
PN0.6、1.6、2.5MPa |
|
连接形式 |
对夹式 |
|
阀板形式 |
垂直板式 |
|
流量特性 |
近似快开型 |
|
动作范围 |
0～90° |
|
泄露量 |
按GB/T4213-92，为Kv值的10-4，软密封：零泄漏 |
|
基本误差 |
±2.5% |
|
回差 |
±2.5% |
|
死区 |
1% (可调) |
|
可调范围 |
50:1 |
|
配置执行机构 |
可配PSQ、HQ、UNIC、361RS、JO等系列角行程电动执行机构 |
|
控制方式 |
开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制) |
四、主要外形及连接尺寸
|
公称通径 DN(mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
|
L1 |
43 |
46 |
49 |
56 |
64 |
70 |
71 |
76 |
83 |
92 |
102 |
113 |
127 |
154 |
165 |
190 |
203 |
216 |
|
H |
112 |
115 |
120 |
140 |
170 |
180 |
210 |
240 |
290 |
320 |
350 |
380 |
410 |
470 |
550 |
640 |
710 |
770 |
|
n-φd |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
16-26 |
16-30 |
20-30 |
20-33 |
20-36 |
24-36 |
24-39 |
28-39 |
28-42 |
|
H1 |
根据所配执行机构而定 |
|||||||||||||||||
|
A |
根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同 |
|||||||||||||||||
|
D1 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
470 |
525 |
585 |
650 |
770 |
840 |
950 |
1050 |
1170 |
