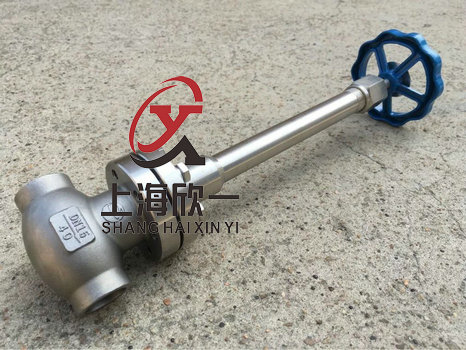

DJ61F-25P低温长轴截止阀
一.概述：
此类型专用截止阀门主要用于液氧（液氮、液氩）等低温液态介质系统上，具有开关灵活、密封可靠、耐压等特点。
二.规范：
公称通径：DN 10~40mm
公称压力：PN 4.0MPa
适用介质：LO2、LN2、LAR、LNG等
适用温度：-196℃-+80℃
三.材质：
阀体：不锈钢
阀瓣、阀盖：铜
阀杆：不锈钢
填料、密封垫圈：聚四氟乙烯
四.外形与安装连接尺寸：
|
产品型号 |
工厂代号 |
公称通径 |
外形与连接尺寸mm |
重量 |
||
|
|
|
DN |
L |
dR |
H/h |
Kg |
|
DJ61F-25P |
318DJ10P |
10 |
70 |
14.2 |
238/231 |
1.3 |
|
DJ61F-25P |
318DJ15P |
15 |
80 |
18.2 |
267/258 |
1.4 |
|
DJ61F-25P |
318DJ20P |
20 |
90 |
25.2 |
302/292 |
3.1 |
|
DJ61F-25P |
318DJ25P |
25 |
100 |
28.2 |
339/326 |
3.47 |
|
DJ61F-25P |
318DJ32P |
32 |
110 |
38.2 |
390/372 |
3.5 |
|
DJ61F-25P |
318DJ40P |
40 |
120 |
45.2 |
414/399 |
5.96 |
