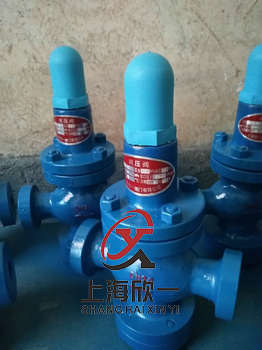

Y110X减压稳压阀
一、Y110X减压稳压阀产品概述
Y110X减压稳压阀，已经发展为第二代产品，主要特点：1、DN65口径以上活塞式，替了膜片提高寿命3倍以上；2、DN50口径以下，用尼龙强化橡胶的平膜片代替了原来的膜片，也提高寿命3倍以上。适用介质:水、空气.介质温度:0~90°C。
二、Y110X减压稳压阀主要零部件材料
|
零件名称 |
材料 |
|
弹簧罩、阀体、阀盖 |
灰铸铁、铸钢 |
|
橡胶膜片 |
尼龙强化橡胶 |
|
密封垫 |
丁腈橡胶 |
|
调节弹簧 |
硅锰钢 |
|
活塞、缸套 |
不锈钢 |
|
阀杆 |
铜 |
（法兰尺寸PN1.0MPa按GB4216.4-84标准,PN1.6MPa按GB4216.5-84标准,PN2.5MPa按GB9113.4-88标准）
|
型号 |
尺寸(MM) |
||||||||||||||||
|
YW410-10 |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
108 |
117 |
127 |
140 |
165 |
203 |
216 |
241 |
292 |
330 |
356 |
495 |
622 |
398 |
787 |
914 |
|
|
H |
105 |
105 |
115 |
120 |
165 |
165 |
190 |
250 |
274 |
350 |
368 |
395 |
433 |
475 |
520 |
570 |
|
|
YW110-10 |
管螺纹G |
1/2 |
3/4 |
1 |
1 1/4 |
1/2 |
2 |
|
|
|
|
|
|
|
|
|
|
|
L |
100 |
100 |
120 |
150 |
150 |
180 |
|
|
|
|
|
|
|
|
|
|
|
|
H1 |
135 |
135 |
152 |
180 |
196 |
201 |
|
|
|
|
|
|
|
|
|
|
|
|
H2 |
41 |
41 |
45 |
53 |
56 |
58 |
|
|
|
|
|
|
|
|
|
|
|
客户订货须知
客户在选购产品时请尽量告知：①产品型号与名称；②公称通径DN(mm)；③公称压力；④流量特性要求；⑤阀体材质及阀内件；⑥介质种类和温度范围；⑦阀前后压力(压差)；⑧密封形式；⑨配套附件，以便我们正确的为你选型。如果客户使用的产品有附加要求或者使用环境复杂，您可以提供您的设计图纸和相关参数，由我公司的技术工程师为您把关。
