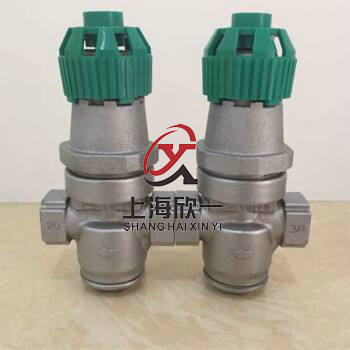

Y14H波纹管减压阀
一、Y14H/Y直接作用式波纹管减压阀产品概述
Y14H/Y属于直接作用式波纹管减压阀。主要由阀座、阀瓣(钢球)、波纹管组合件、弹簧等零件组成,通过调节弹簧设定出口压力,当出口压力减少时阀瓣开度增大,当出口压力达到预定压力时阀瓣开度减小,主要是通过介质的阀后压力作用在波纹管的面积上传感给调节弹簧实现减压、稳压功能。使用时通过旋转塑料手轮即可调节压力,无需工具调节,连接安装方便.内部结构使用波纹管,密封面带有过滤网保护装置,不容易损坏内部零件,大大提高使用寿命。
适用于温度≤ 220 ℃的蒸汽、水和气体管道。
Y14H/Y直接作用式波纹管减压阀的主要特点是：内部采用不锈钢波纹管结构，结构简单耐用，使用于灵敏度要求高，安装空间要求苛刻的管道。
连接方式为内螺纹，常用规格有G 1/2〞、G 3/4〞、G 1〞，PN1.6MPa 。
二、Y14H/Y直接作用式波纹管减压阀主要技术参数和性能指标
|
公称压力(Mpa) |
1.6 |
|
壳体试验压力(Mpa) |
2.4 |
|
密封试验压力(Mpa) |
1.76 |
|
最高进口压力(Mpa) |
1.6 |
|
出口压力范围(Mpa) |
0.05-1.0 |
|
压力特性偏差(Mpa) △P2P |
GB12244-1989 |
|
流量特性偏差(Mpa) △P2P |
GB12244-1989 |
|
最小压差(Mpa) |
0.15 |
|
渗漏量 |
GB12244-1989 |
|
适用介质 |
水、蒸汽、空气、液体 |
|
工作温度 |
≤ 220 ℃ |
*：壳体试不包括波纹管，壳体耐压试验时，必须取下波纹管组件后进行。
三、Y14H/Y直接作用式波纹管减压阀主要零部件材料表
|
零件名称 |
零件材料 |
|
阀体、底盖 |
CF8 |
|
阀盖 |
铸造铝合金/CF8 |
|
阀杆 |
CF8 |
|
阀座 |
CF8 |
|
钢球 |
CF8 |
|
波纹管 |
1Cr18Ni9Ti |
|
手轮 |
耐热塑料 |
|
主阀弹簧 |
50CrVA |
|
调节弹簧 |
60Si2Mn |
四、Y14H/Y直接作用式波纹管减压阀主要流量系数表(Cv)
|
DN |
15(1/2") |
20(3/4") |
25(1") |
|
Cv |
0.5 |
0.6 |
1.2 |
五、Y14H/Y直接作用式波纹管减压阀主要连接尺寸表
|
公称通径 DN |
G |
L |
H1 |
H2 |
|
DN15 |
1/2 〞 |
85 |
140 |
52 |
|
DN20 |
3/4 〞 |
95 |
143 |
55 |
|
DN25 |
1 〞 |
105 |
146 |
58 |
六、Y14H/Y直接作用式波纹管减压阀主要结构图
