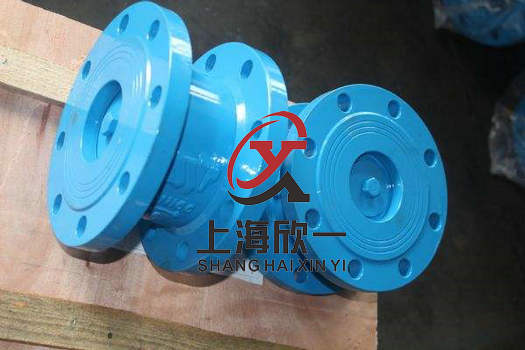

YB43X固定比例式减压阀

商品详情

商品详情

一、YB43X固定比例式减压阀产品概述

YB43X比例式减压阀，是以法兰连接、活塞式结构形式，阀座密封面材料为橡胶，公称压力PN10～PN16，主要结构由阀体、进口压盖、活塞、出口压盖及O 型圈、密封垫等零件组成。

该阀利用阀体内部活塞两端不同截面积产生的压力差，改变阀后的压力，达到减压目的。本产品减压比例是：2∶1，3∶1，4∶1，3∶2，5∶2等，亦可根据用户的要求设计特殊比例的减压阀。

我公司生产的比例式减压阀，外形美观、质量可靠，比例准确，工作平稳，既减动压也减静压。

二、YB43X固定比例式减压阀主要技术参数表

适用介质		水、气体
适用温度		≤90℃
压力误差		≤8％
最小开启压力	2∶1	0.2MPa
	3∶1	0.3MPa
连接形式		法兰、内螺纹
主要零件材料	阀体	全铜	不锈钢	铸铁
	内件	全铜	不锈钢	全铜或不锈钢

三、YB43X固定比例式减压阀主要外形尺寸表(单位：mm) (PN10)

比例	公称通径 DN	外形尺寸（mm）
比例	公称通径 DN	D	D1	D2	A1	b	z×ød
2:1 3:1 5:2 3:2 4:3	25	115	85	65	115	16	4×ø14
	32	140	100	78	124	18	4×ø18
	40	150	110	85	132	18	4×ø18
	50	165	125	100	140	20	4×ø18
	65	185	145	120	155	20	4×ø18
	80	200	160	135	155	22	8×ø18
	100	220	180	155	200	24	8×ø18
	125	250	210	185	220	26	8×ø18
	150	285	240	210	230	28	8×ø22
	200	340	295	265	270	28	8×ø22
4:1 5:1	25	115	85	65	—	16	4×ø14
	32	140	100	78	—	18	4×ø18
	40	150	110	85	—	18	4×ø18
	50	165	125	100	—	20	4×ø18
	65	185	145	120	—	20	4×ø18
	80	200	160	135	—	22	8×ø18
	100	220	180	155	—	24	8×ø18
	125	250	210	185	—	26	8×ø18
	150	285	240	210	—	28	8×ø22
	200	340	295	265	—	28	8×ø22

四、YB43X固定比例式减压阀主要外形尺寸表(单位：mm)(PN16)

比例	公称通径 DN	外形尺寸（mm）
比例	公称通径 DN	D	D1	D2	A1	b	z×ød
2:1 3:1 5:2 3:2 4:3	40	150	110	85	132	18	4×ø18
	50	165	125	100	140	20	4×ø18
	65	185	145	120	155	20	4×ø18
	80	200	160	135	155	22	8×ø18
	100	220	180	155	200	24	8×ø18
	125	250	210	185	220	26	8×ø18
	150	285	240	210	230	28	8×ø22
	200	340	295	265	270	30	12×ø22
4:1 5:1	25	115	85	65	—	16	4×ø14
	32	140	100	78	—	18	4×ø18
	40	150	110	85	—	18	4×ø18
	50	165	125	100	—	20	4×ø18
	65	185	145	120	—	20	4×ø18
	80	200	160	135	—	22	8×ø18
	100	220	180	155	—	24	8×ø18
	125	250	210	185	—	26	8×ø18
	150	285	240	210	—	28	8×ø22
	200	340	295	265	—	30	12×ø22

五、YB43X固定比例式减压阀主要结构图

客户订货须知

客户在选购产品时请尽量告知：①产品型号与名称；②公称通径DN(mm)；③公称压力；④流量特性要求；⑤阀体材质及阀内件；⑥介质种类和温度范围；⑦阀前后压力(压差)；⑧密封形式；⑨配套附件，以便我们正确的为你选型。如果客户使用的产品有附加要求或者使用环境复杂，您可以提供您的设计图纸和相关参数，由我公司的技术工程师为您把关。
