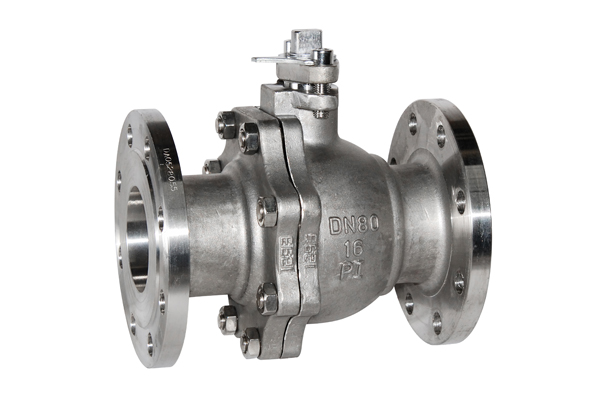

高温球阀
工作温度高于100度球阀叫高温球阀。
高温球阀的材料是根据用户的要求来选定。一般情况的选材是：
一.工作温度在100摄氏度至200摄氏度的球阀，密封材料一般选PPL,阀体材料应
选WCB,阀杆材料应选不锈铁，球体材料应选一般不锈钢<201>。
二.工作温度在250摄氏度至400摄氏度的球阀,密封材料应选硬密封。阀
体材料应选WCB,阀杆材料应选不锈铁，球体材料应选不锈钢<碳化>。
三.工作温度在400摄氏度至550摄氏度的球阀，密封材料应选硬密封。阀体材料应选铬钼钢，球体材料应选铬钼钢，阀杆材料应选铬钼钢。
四.工作温度在600摄氏度以上的球阀材料如：密封件，阀体，球体，阀杆等一般选取<2520>
五.在一些特定情况还需要根据介质来选材，比如没有腐蚀性的介质应选WCB碳钢，有腐蚀性的介质应选不锈钢。还要根据腐蚀的强弱来选择<304,316,316L>。
本公司设计不锈钢高温球阀是采用新型密封材料为阀座,经同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍。具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点，“良科”牌高温球阀与截止阀、柱塞阀、排污阀，结构长度相符，扩大了球阀使用范围，广泛用于石油、化工、橡胶、造纸、制药等行业，可替代截止阀、柱塞阀、快速排污阀。适用介质：水、蒸汽、导热油等酸类，使用温度：≤350℃
|
Q41不锈钢高温球阀性能参数:
|
型号
|
公称压力
(MPa)
|
强度试验压力
(MPa)
|
密封试验压
(MPa)
|
适用温度
(℃)
|
适用介质
|
|
Q41M/F-16P
|
1.6
|
2.4
|
1.8
|
-28～+300 (M/F)
|
导热油、水、蒸汽、气体、油品、硝酸类腐蚀性介质、醋酸类腐蚀性介质
|
|
Q41M/F-16P
|
2.5
|
3.8
|
2.8
|
-28～+350 (PPN)
|
|
|
不锈钢高温球阀主要零部件材料:
|
序号
|
零部件名称
|
材料
|
|
1
|
阀体
|
球墨铸铁、碳素钢、铸不锈钢
|
|
2
|
密封圈
|
(M/F)高强度耐磨碳结石墨≤300℃ (PPN)对莅聚苯、温度≤350℃
|
|
3
|
球
|
不锈钢
|
|
4
|
填料
|
聚四氟乙烯
|
|
5
|
填料压盖
|
QT450－10球墨铸铁
|
|
6
|
阀杆
|
碳素钢、铬不锈钢
|
|
7
|
手柄
|
碳钢
|
|
|
浮动式高温球阀主要技术参数:
|
型号
|
规格
|
尺寸
|
|
L
|
D
|
D 1
|
D 2
|
z-φd
|
H
|
b
|
|
Q41M/F-16P
|
15
|
130
|
95
|
65
|
45
|
4-14
|
85
|
14
|
|
20
|
150
|
105
|
75
|
55
|
4-14
|
95
|
16
|
|
25
|
160
|
115
|
85
|
65
|
4-14
|
103
|
16
|
|
32
|
180
|
135
|
100
|
78
|
4-18
|
105
|
18
|
|
40
|
200
|
145
|
110
|
85
|
4-18
|
120
|
18
|
|
50
|
230
|
160
|
125
|
100
|
4-18
|
195
|
20
|
|
65
|
290
|
180
|
145
|
120
|
4-18
|
195
|
20
|
|
80
|
310
|
195
|
160
|
135
|
8-18
|
215
|
22
|
|
100
|
350
|
215
|
180
|
155
|
8-18
|
253
|
24
|
|
