电磁阀的接线方式其实是所有自动控制阀里面的最简单的一类，正常我们接触到的接线方式就两种，引线式和接线盒式；电磁阀怎么接线，本文由上海川耐阀门电气工程部与车间、销售、售后部门讨论后，采用通俗易懂的方式总价归纳电磁阀如何接线。

一、按照接线种类分，常用的电磁阀的接线有两种，引线式和接线盒式，原理是一样的，引线式其实就是将接线盒插头拔掉，从线圈内部接一根电源线出来做成了一体式的；

1、引线式；多用于防水型、防爆（隔爆）型，优点是引线可以直接接到控制系统，缺点是如果距离控制系统比较远，需要新增接线；

2、接线盒式；目前普及的最广的就是这种接线方式，采用DIN接头，控制系统不管距离有多远，不受影响，中间不破线，不会增加节点。

二、按照线圈种类分，常见的有单线圈开关控制（市面上90%都是这种）、单线圈自保持式和双线圈自保持式三种；

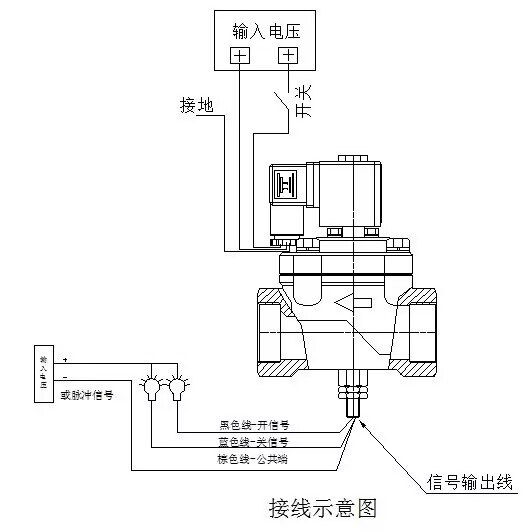

1、单线圈开关控制型的接线，这种是最为常见的，不管是引线式还是接线盒式，都是三根线；

①、如果是直流电如DC24V控制，正极、负极和接地线，不分正负极，记住不分正负极！

②、如果是交流电如AC220V控制，零线、火线和接地线，不分零火线，同样，不分零火线；

带插头接线盒式不锈钢电磁阀

2、单线圈自保持控制型的电磁阀接线；这种仅限用于直流电控制系统，三根线，分别为A、B、C，其中B为公共端；

①、A接正极、B接负极，电磁阀开启，断电后电磁阀保持开启状态，此时电磁阀不需要用电维持；

②、C接正极、B接负极，电磁阀关闭，断电后电磁阀保持关闭状态，同样，此时电磁阀不耗电；

备注：单线圈自保持电磁阀多用于长期工作、电能不足的脉冲控制系统中，具体详见电磁阀厂家-上海川耐阀门的关于单线圈自保持电磁阀的详细介绍；

引线式防爆不锈钢电磁阀

3、双线圈自保持控制型接线；控制原理等同于单线圈自保持型的，只是这个采用的是开关独立线圈控制，多用于一些高温电磁阀、高压电磁阀领域的脉冲控制；

相当于两组单线圈开关控制型的接线，只是一个线圈控制一种状态，断电后阀门会保持，顶部线圈给电瞬间--电磁阀打开，侧边线圈给电瞬间--电磁阀关闭。
