水用电磁阀里有密闭的腔,在不同位置开有通孔,每个孔都通向不同的油管,腔中间是阀,两面是两块电磁铁,哪面的磁铁线圈通电阀体就会被吸引到哪边,通过控制阀体的移动来档住或漏出不同的排油的孔。
而进油孔是常开的,液压油就会进入不同的排油管,然后通过油的压力来推动油缸的活塞,活塞又带动活塞杆,活塞竿带动机械装置动。这样通过控制电磁铁的电流就控制了机械运动。
型号2W160-102W160-152W200-202W250-252W350-352W400-402W500-50
流量孔径162025354050
CV值4.87.612242948
接管口径3/8″1/2″3/4″1″11/4″11/2″2″
使用流体粘滞度20CST以下
使用压力空气/Air:0~1.0Mpa、水/Water:0~0.7Mpa、油/Oil:0~0.7Mpa
最大耐压力1.0Mpa(常开0.8Mpa)
工作温度NBR:-5~80℃/EPDM:-5~120℃/VITON:-10~150℃
使用电压范围±10%
本体材质黄铜shcgfm.com
油封材质NBR、EPDM、VITON

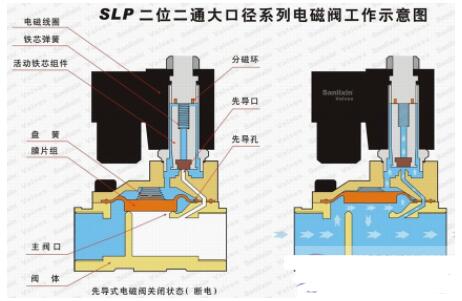

本阀为二次开阀的
先导式电磁阀,其结构主要由导阀和主阀组成,主阀采用橡胶密封结构。
电磁阀选型首先应该依次遵循安全性,可靠性,适用性,经济性四大原则,其次是根据六个方面的现场工况(即管道参数、流体参数、压力参数、电气参数、动作方式、特殊要求进行选择)。
选型依据:
一、根据管道参数选择
电磁阀的:通径规格(即DN)、接口方式
1、按照现场管道内径尺寸或流量要求来确定通径(DN)尺寸。
2、接口方式,一般》DN50要选择法兰接口,≤DN50则可根据用户需要自由选择。
1、腐蚀性流体:宜选用耐腐蚀
电磁阀和全不锈钢;食用超净流体:宜选用食品级不锈钢材质
电磁阀。
2、高温流体:要选择采用耐高温的电工材料和密封材料制造的
电磁阀,而且要选择活塞式结构类型的。
3、流体状态:大至有气态,液态或混合状态,特别是口径大于DN25订货时一定要区分开来。
4、流体粘度:通常在50cSt以下可任意选择,若超过此值,则要选用高粘度电磁阀。
