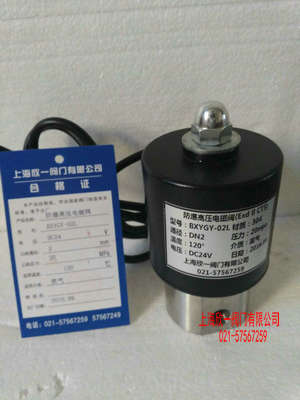

防爆高压电磁阀

一、简介:
该系列产品是用电磁控制的工业设备,是用来控制流体的自动化基础元件。用在工业控制系统中调整介质的方向、流量、速度和其他的参数。电磁阀可以配合不同的电路来实现预期的控制,而控制的精度和灵活性都能够保证。用于各种中温、高温、常压、高压场合,适用与中高温热水、导热油、高温蒸汽、饱和蒸汽及过热蒸汽等管路的自动控制;军工、航天、船舶重工、核工业、石化、电力、化学、轻工、机械、科研、给排水、消防、清洗设备、喷泉、管道介质自动化控制等领域。是自动化控制工程、项目改造及设备配套的首选产品。

二、主要技术参数:


产品名称: 防爆高压电磁阀
产品型号: BXYGY
规格尺寸: DN1-100mm
原理结构: 先导活塞式
控制方式: 常开、常闭、自保持
阀体材质: 不锈钢304、316
阀芯材质: 不锈钢304
压力范围: 2.5~300Mpa
温度范围: (--200、-100、-50)~(+120、+200、+250+300)℃
工作环境温度: -10-+50℃ -40-+80℃
线圈工作温度: <+50℃、<+85℃
适用介质: 气、水、油、蒸汽、燃气、腐蚀性流体
电源电压: DC12、DC24V、DC36V、DC110V、DC127V、DC220V、DC380V;
AC24V、AC36、AC110V、AC127V、AC220V、AC380V
接线方式: 接线座式、引线式、插头式
介质粘度: 小于50CSt (大于50时需定制)
连接方式: 法兰、内螺纹、外螺纹、卡套
泄 漏 量:
备 注: 特殊型可定制

三、能特点:

1,电磁阀阀芯均为不锈钢材料、活塞式结构,抗动作疲劳性强。
2,活塞环设计结构更有科学性,采用特殊材料制造,不会被介质中的杂质卡死,
动作密封性能高、寿命长。
3,金属活塞与金属阀腔不产生直接摩擦,不会被卡住,阀体的安装方向无限制。
4,专制线圈,线圈不易烧毁。
5,合理的密封材料和结构,密封性能更好。
6,长期停止动作后重新启动,动作同样灵敏。
7,接口尺寸通常为国家或国际标准,客户可定制特殊接口。
8,使用常规产品寿命长达100万次以上。
9,一种具有外套型密封活塞环和具有高性能组合型密封活塞环的电磁阀。
10,工作压力高达300MPa的超高压电磁阀。

四、工作原理:

常闭型:当线圈通电时,先导阀芯吸合,先导孔打开,阀上腔卸压,活塞靠下腔介质压力推动,电磁阀打开;当线圈断电时,先导阀芯靠弹簧复位,先导孔关闭,阀上腔由活塞节流孔增压和复位弹簧的推力,电磁阀关闭。
常开型:当线圈通电时,先导孔关闭,阀上腔由活塞节流孔增压和复位弹簧的推力,电磁阀关闭。当线圈断电时,先导阀芯靠弹簧复位,先导孔打开,阀上腔卸压,活塞靠下腔介质压力推动,电磁阀打开。

注意:
1、先导式活塞电磁阀要求通过电磁阀的介质一定要有压力的(介质没有压力不适合用这种阀),我们这边的电磁阀是要保证介质有0.1MPA的压力,才能正常工作。
2、先导式活塞电磁阀主活塞打开的力的来源有二处,一个是通电之后,产生的磁力,第二个是介质的压力推动。
这两个力是必须同时存在,才能保证先导活塞式电磁阀的正常工作,缺一不可。
