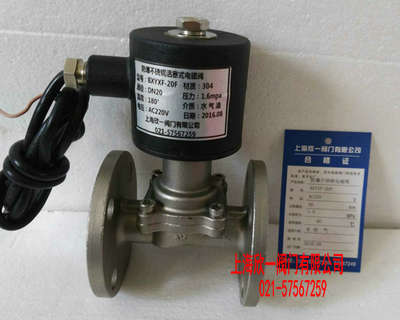

防爆水用电磁阀

一、简介:
该系列产品是用电磁控制的工业设备,是用来控制流体的自动化基础元件。用在工业控制系统中调整介质的方向、流量、速度和其他的参数。电磁阀可以配合不同的电路来实现预期的控制,而控制的精度和灵活性都能够保证。广泛应用于 景观喷、船舶重工、石油化工、给排水、清洗设备、水厂、管道介质自动化控制、消防及自动喷淋系统控制等领域

二、主要技术参数:

产品名称: 防爆水用电磁阀
产品型号: BXYS
规格尺寸: DN1-1100mm
原理结构: 活塞式.膜片式
控制方式: 常开、常闭、自保持
阀体材质: 铸钢、不锈钢304、316
阀芯材质: 不锈钢304
压力范围: 0-1.0mpa、0-1.6mpa、0.05-2.5mpa等等
温度范围: (--200、-100、-50)~(+120、+200、+250+350)℃
工作环境温度: -10-+50℃ -40-+80℃
线圈工作温度: <+50℃、<+85℃
适用介质: 气、水、油、蒸汽、燃气、腐蚀性流体
电源电压: DC12、DC24V、DC36V、DC110V、DC127V、DC220V、DC380V;
AC24V、AC36、AC110V、AC127V、AC220V、AC380V
接线方式: 接线座式、引线式、插头式
介质粘度: 小于50CSt (大于50时需定制)
连接方式: 法兰、内螺纹、外螺纹、卡套
泄 漏 量:
备 注: 特殊型可定制

三、工作原理:

常闭型:当线圈通电时,先导阀芯吸合,先导孔打开,阀上腔卸压,活塞靠下腔介质压力推动,电磁阀打开;当线圈断电时,先导阀芯靠弹簧复位,先导孔关闭,阀上腔由活塞节流孔增压和复位弹簧的推力,电磁阀关闭。
常开型:当线圈通电时,先导孔关闭,阀上腔由活塞节流孔增压和复位弹簧的推力,电磁阀关闭。当线圈断电时,先导阀芯靠弹簧复位,先导孔打开,阀上腔卸压,活塞靠下腔介质压力推动,电磁阀打开。

注意:
1、先导式活塞电磁阀要求通过电磁阀的介质一定要有压力的(介质没有压力不适合用这种阀),我们这边的电磁阀是要保证介质有0.1公斤的压力,才能正常工作。
2、先导式活塞电磁阀主活塞打开的力的来源有二处,一个是通电之后,产生的磁力,第二个是介质的压力推动。

这两个力是必须同时存在,才能保证先导活塞式电磁阀的正常工作,缺一不可。
