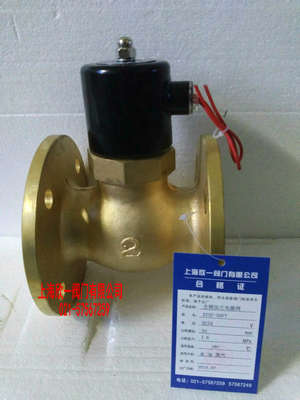

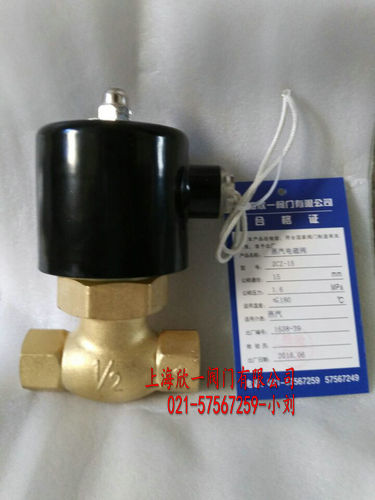

全铜蒸汽电磁阀

一、详细介绍:
适用介质:蒸汽、气体、水、油
介质温度:-5 ~1 80℃
工作型式:先导式
工作压力:常闭式:0.4~10kgf/cm2
活塞式密封,密封材质:聚四氟乙烯(PTFE)
线圈保护系数:铁壳线圈IP54
二、产品用途:
适用于以蒸汽为加热介质的加热器、散热器、干燥机及纺织定型机、蒸染机、烟草真空回潮机、蔬菜烘干机等成套设备的蒸汽管跟进行二位式自动和远程通断切换,实现温度自动控制。
结构特点:
电磁先导式二次开阀结构,DN 100以上采用三次开阀结构,体积小,功率小。
导阀与主阀之间有良好的隔热和缓冲构件。
选用耐温、耐腐蚀优质磁性材料,活塞式及模压成型聚氟乙烯阀口密封,高性能、长寿命。
型式:常闭式。

三、技术参数


型号
连接尺寸
通径
KV值
长(L)
高(H)
介质温度
工作压力(压差)
额定电压
材质
ZCZ-15
G1/2"
15
3.1
81
150
-5 ~180℃
≤180℃
0.4~10kgf/cm2
220VAC/50HZ
110VAC/50HZ
DC24V

DC12V
其他电压可已定制
黄铜
铁体
铜盖
黄铜
连体
法兰
ZCZ-20
G3/4"
20
5
102
160
ZCZ-25
G1"
25
9.5
110
170
ZCZ-32
G1¼"
32
12
136
195
ZCZ-40
G1½"
40
21
137
200
ZCZ-50
G2"
50
30
141
210
ZCZ-40
G1½"
40
21
170
220
ZCZ-50
G2"
50
30
187
243
ZCZ-15F
法兰4-Φ13.5孔距Φ65
15
3.1
120
170
ZCZ-20F
法兰4-Φ13.5孔距Φ75
20
5
125
180
ZCZ-25F
法兰4-Φ13.5孔距Φ85
25
9.5
125
193
ZCZ-32F
法兰4-Φ17.5孔距Φ100
32
12
140
250
ZCZ-40F
法兰4-Φ17.5孔距Φ110
40
21
141
233
ZCZ-50F
法兰4-Φ17.5孔距Φ125
50
30
158
244
ZCZ-40F
法兰4-Φ17.5孔距Φ110
40
21
196
240
铸铁
ZCZ-50F
法兰4-Φ17.5孔距Φ125
50
30
205
263
ZCZ-65F
法兰4-Φ17.5孔距Φ145
65
45
240
320
ZCZ-80F
法兰4-Φ17.5孔距Φ160
80
70
255
330
ZCZ-100F
法兰4-Φ17.5孔距Φ180
100
110
340
370
ZCZ-125F
法兰4-Φ17.5孔距Φ210
125
220
400
510
ZCZ-150F
法兰4-Φ22孔距Φ240
150
230
400
570
